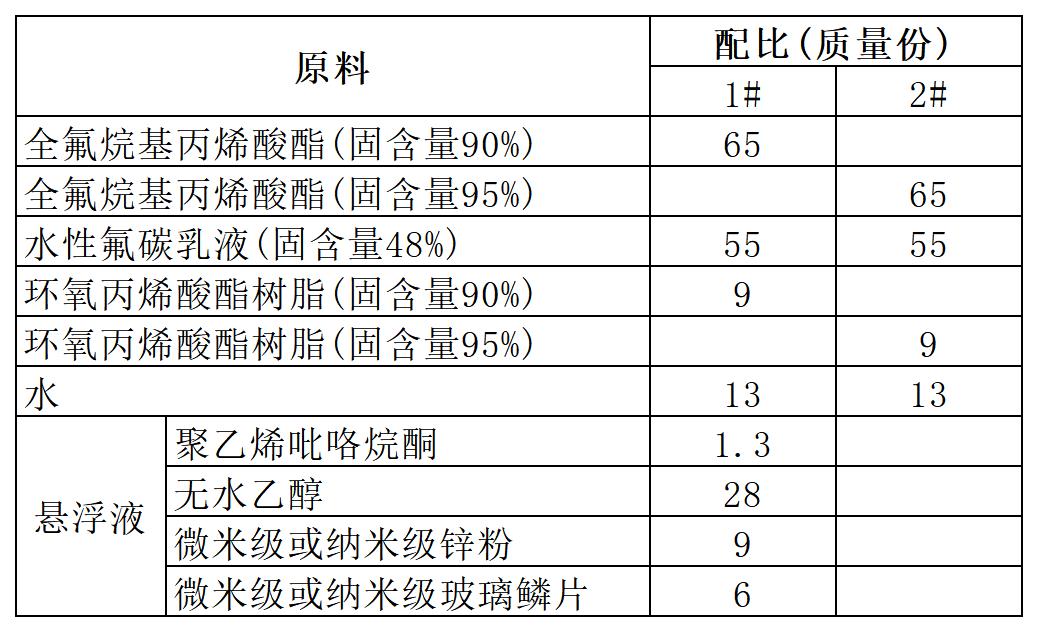

[原料配比]
[制备方法]
在全氟烷基丙烯酸酯（固含量≥90％）中依次加入水性氟碳乳液（固含量48％）、环氧丙烯酸酯树脂（固含量≥90％）、水，并充分搅拌溶解后，加入悬浮液，搅拌均匀，即可制得所述的代替磷化液的金属表面处理剂。
所述悬浮液的制备方法为：将聚乙烯吡咯烷酮加入无水乙醇中充分搅拌，然后分别加入微米级或纳米级锌粉、微米级或纳米级玻璃鳞片，充分搅拌，再超声分散40min，以形成悬浮液。
[产品应用]
本品是一种代替磷化液的金属表面处理剂。
使用方法：采用浸渍方法在金属工件表面形成一层防锈膜，浸渍温度为20～30℃，浸渍时间30～60s。
[产品特性]
（1）使用本品采用浸渍方法对金属工件进行防锈处理后，可在金属工件表面形成一层低表面能防锈膜，基于功能性添加剂的引入，使得本品防锈效果进一步提高。
（2）本品的制备方法，工艺简单，使用设备少；本品用途广泛、适应性强，工业化使用简便易行、没有障碍，安全环保，便于推广和实施。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
