铝合金化学发黑液

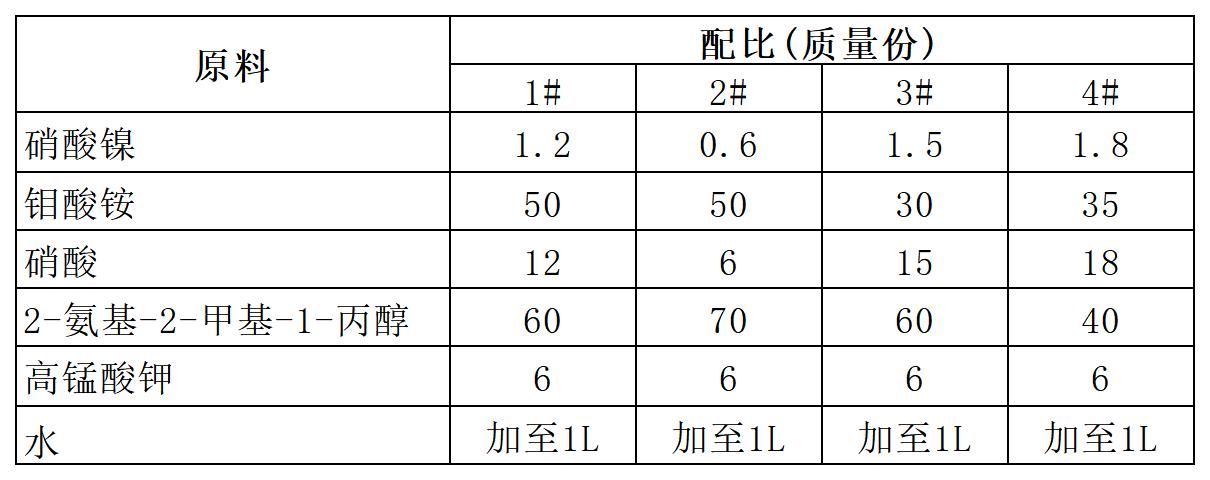

[原料配比]

[制备方法]

    将各组分溶于水，混合均匀即可。

[产品应用]
    本品主要应用于铝合金表面发黑处理。 在铝合金表面生成黑色膜层包括如下步骤：

（1）采用化学氧化处理溶液对铝合金表面进行氧化处理以形成氧化膜层；
（2）用水清洗铝合金表面；

（3）采用本化学发黑液对铝合金表面进行化学发黑处理，处理温度为45 85℃，处理时间为3～16min；

（4）用铝化学氧化封闭剂对铝合金表面进行封闭处理，处理温度为90～95℃， 处理时间为4～12min。

    优选地，步骤（1）中化学氧化处理溶液由柠檬酸盐、亚铬酸盐、葡萄糖酸盐、 酒石酸盐、三价铁盐、无机酸以及水组成，其中含有柠檬酸盐6～20g／L，葡萄糖酸 盐1～5g／L、酒石酸盐1～3g／L、三价铁盐1～5g／L、亚铬酸盐3～5g／L以及无机酸 10～30g／L。更优选地，化学氧化处理溶液中含有柠檬酸盐8～12g／L，葡萄糖酸盐2 ～4g／L，酒石酸盐1～3g／L，三价铁盐1～2g／L，亚铬酸盐3～5g／L，无机酸 18~30g/L。

    其中，所述柠檬酸盐、葡萄糖酸盐、酒石酸盐、亚铬酸盐独立地为锂盐、钠盐、 钾盐、铷盐或铯盐。

    所述三价铁盐可以为磷酸铁、硝酸铁、硫酸铁及氯化铁中的一种或多种。

    所述无机酸可以是盐酸、硫酸、磷酸、硝酸等中的一种或多种，其中优选硝酸和磷酸。

[产品特性]
    本品中，2—氨基—2—甲基—1—丙醇对高锰酸钾和硝酸联合作用下的氧 化效果有缓释效果，一定程度上可增加发黑液的稳定性，同时其与Ni^2＋形成表 行发黑处理，能够获得均匀致密且与铝合金基底结合紧密的黑色膜层。此外， 产成本低。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
