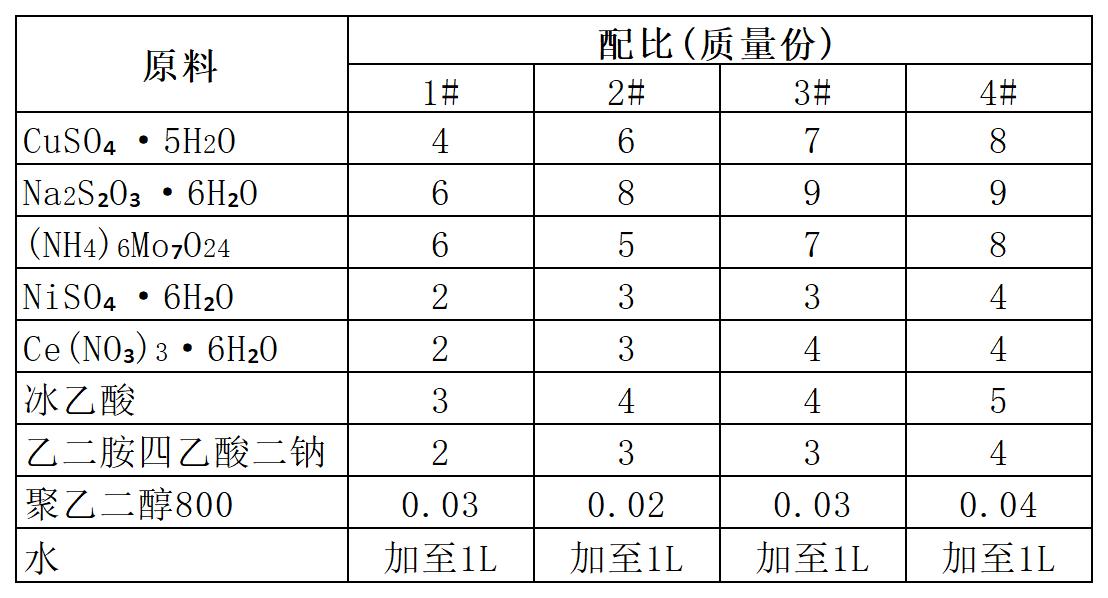

[原料配比]
[制备方法]
（1）将CuSO4·5H2O、Na2S2O3 · 6H2O分别溶于100份水中，充分搅拌使其完全溶解；
（2）将（NH4）6Mo7O24、NiSO4 · 6H2O、稀土盐分别溶于100份水中，待溶解后与步骤（1）制得的溶液进行混合，充分搅拌使其完全溶解；
（3）在步骤（2）中制得的溶液中依次加入催化剂冰乙酸、配位剂乙二胺四乙酸二钠和润湿剂聚乙二醇，加入过程中均匀搅拌，待前一组分溶解后，再继续加入下一组分；
（4）在步骤（3）制得的溶液中加入适量的水至处理剂的体积为1L，并用pH调节剂调节pH值为1～3。
[产品应用]
本品主要应用于钢铁表面发黑处理。本品发黑处理工艺：
（1）钢铁表面预处理：除锈→脱脂→漂洗→酸洗→漂洗。
（2）发黑处理：将钢铁件置于所述的发黑剂中进行发黑成膜处理，处理时间为5～10min，pH值为1～3，处理温度为室温。
（3）后处理：发黑后进行水洗→中和（Na2CO3 3％，常温，1～2s）→水洗→风干→浸油。
[产品特性]
本品发黑膜层附着力好、耐蚀性强，发黑剂中不含硒、磷、铬等对环境有污染的元素，无毒，可直接排放，符合环保要求。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
