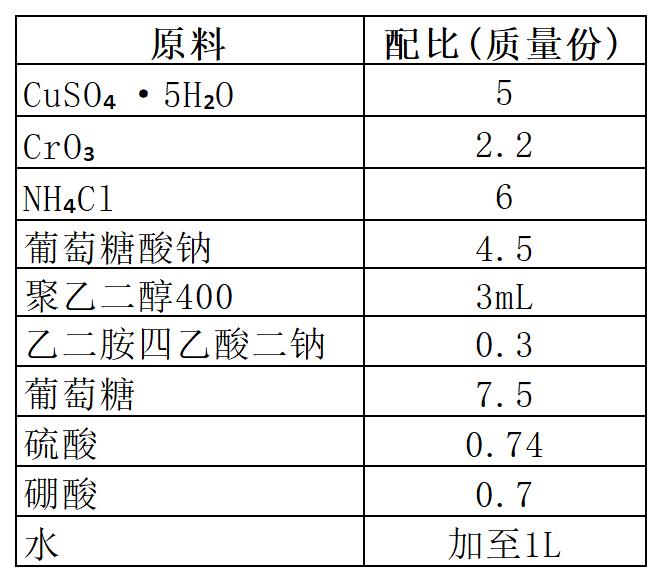

[原料配比]
[制备方法]
将原料分别加水溶解后,再混合,搅拌均匀,稀释成1L的溶液,即制得本品钢铁常温无毒发黑液。
[原料介绍]
硫酸、硼酸也可换为含量为使发黑液pH值为1.5~2.5的磷酸、冰醋酸、柠檬酸、硫酸、硼酸等酸中的一种或一种以上的混合物。
本品发黑机理是:活化处理后的钢铁工件浸入发黑液中,工件表面的铁与CuSO4 · 5H2O发生置换反应,在工件表面形成铜;同时,CrO3在酸性介质中为强氧化剂,与铜发生氧化还原反应,将铜氧化成黑(蓝)色的氧化铜,包裹在工件的外表面,形成发黑膜层。发黑液中的酸(硫酸、硼酸等)为氧化还原反应速度稳定,并与置换反应同步性好,发黑膜层的结合力强。发黑液中的聚乙光亮的发黑层。葡萄糖酸钠及乙二胺四乙酸二钠为Cu2+配位剂,葡萄糖则为应的催化剂。各原料共同作用,保证置换反应与铜的氧化反应同步,以获得结合力强的氧化铜膜层。
[产品应用]
本品主要应用于钢铁表面化学氧化发黑。
使用方法:使用时,将经过除油、漂洗、活化前处理的钢铁工件浸入本品发黑液中,在常温下浸泡1~1.5min即可。
[产品特性]
(1)本品无毒,发黑过程中无有毒物产生,不污染环境,劳动条件大大改善。
(2)操作简单,工效高,发黑时间短,后处理简捷方便,不占场地。
(3)成膜性能优良,且成本低廉,原料中无昂贵化学物质。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
(想查询更多表面处理文章,您可以扫描下方二维码点击关注公众号:易镀,公众号内有更多详细的表面处理文章,欢迎您的订阅)
易镀,十分专业的表面处理信息平台,金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询:13600421922(程生)
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号:粤ICP备09192382号 技术支持:易百讯 - 深圳网站建设
