稀土盐钝化液

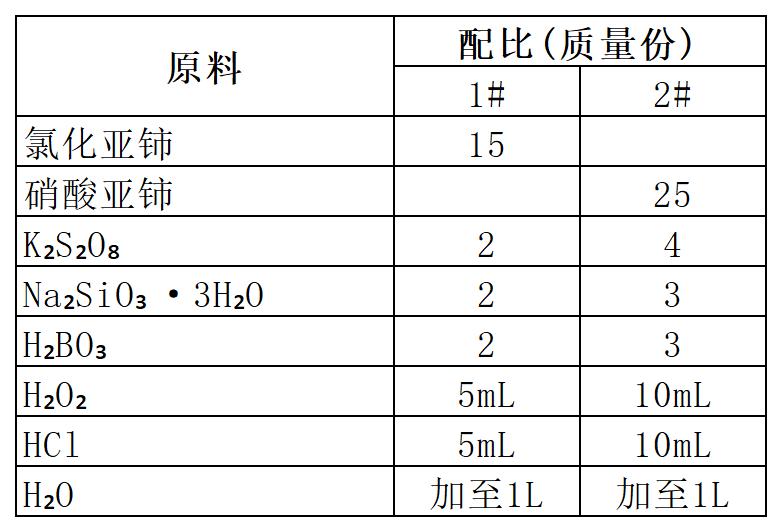

[原料配比]

[制备方法]

（1）取稀土盐，倒入盛有 10～30 倍质量水的烧杯中，用玻璃棒充分搅拌至稀土 盐完全溶解，以备使用；

（2）再取 H₂BO₃，倒入盛有 10～30 倍质量水中的烧杯中，用玻璃棒充分搅拌至 H₂BO₃，完全溶解，以备使用；

（3）取K₂S₂O₈倒入盛有10～30 倍质量水的烧杯中，用玻璃棒充分搅拌至 K₂S₂O₈完全溶解，以备使用；

（4）取Na₂SiO₃ · 3H₂O，倒入盛有 10～30 倍质量水的烧杯中，用玻璃棒充分 搅拌至Na₂SiO₃ · 3H₂O完全溶解，以备使用；

（5）用移液管量取浓 HCl，慢慢加入溶解完全的稀土盐溶液中，边加入边用玻 璃棒搅拌，直至混合均匀，以备使用；

（6）把步骤（2） （3） （4）中已配制好的K₂S₂O₈，Na₂SiO₃ · 3H₂O 及H₂BO₃水溶液，加入步骤（5）中已配制好的稀土盐与浓 HCl的混合溶液中，边加入边用玻 璃棒搅拌，直至混合均匀；

（7）用移液管量取 H₂O₂，加入步骤（6）已配制好的混合溶液中，边加边用玻 璃棒搅拌，直至混合均匀，以备使用；

（8）用稀 HCl 或稀 NaOH 把步骤（7）中已配制好的混合溶液的 pH 值调至1.8～2.8，并用水定容到所需体积，从而完成清洁型稀土盐钝化液的配制。

[产品应用]
    本品主要用作电镀钝化液。

    使用该钝化液的工艺流程为：用水将已经镀锌或锌铁合金的零部件清洗干净， 然后放入由 HNO₃和 H₂O 组成的出光液中，室温下停留 3～10s，再放入本品纯化 液中，保持pH值为1.8～2.8，室温保持30～90s，再将零部件从钝化液中取出，用 水清洗干净，最后用吹风机将零部件表面的水分吹干即可。出光液中各组成物及其

含量为HNO₃ 2～5mL/L，其余为H₂O。

[产品特性]
    本品由于采用稀土盐作为钝化液的主要成分，并配以HC1、K₂S₂O₈、Na₂SiO₃ · 3H₂O及H₂BO₃，用于电镀锌及锌铁合金工艺的后处理工艺，能够显著提高电镀锌及锌铁合金的耐蚀性，盐雾试验出白锈时间可达25～50h以上。由于在钝化液中不含铬，克服了铬酸盐钝化技术毒性大、不环保等缺点，可实现电镀锌及锌铁合金的清洁生产。使用该钝化液的钝化工艺稳定可靠，所生产的产品性能优良。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
