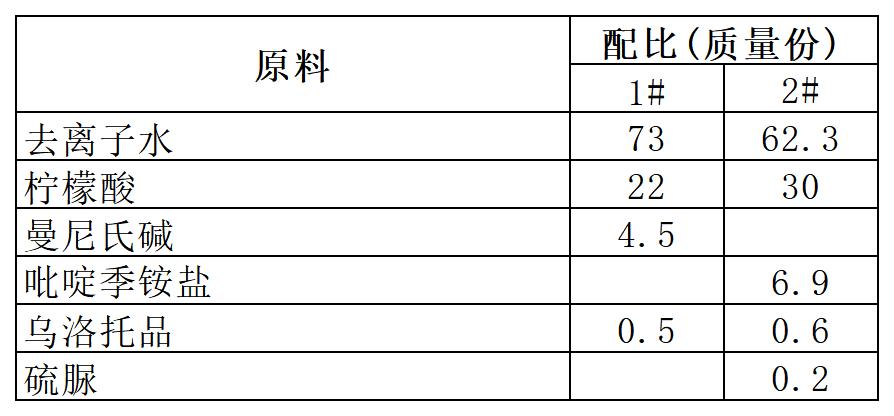

[原料配比]
[制备方法]
首先在反应釜中加入去离子水，然后升温，使反应釜中的去离子水温度达到40～50℃时，打开柠檬酸计量缸的阀门，把柠檬酸加入反应釜中，启动搅拌器进行搅拌，恒温常压下，再依次从反应釜的进料口加入环状阳离子类表面活性剂和缓蚀剂，然后进行充分搅拌溶解20～40min后，在恒温、常压下进行混合而成环保无毒的钝化液。
[产品应用]
本品主要用作不锈钢钝化液。
本品在马氏体、铁素体不锈钢零部件表面处理时的应用工艺：首先对马氏体、铁素体不锈钢零部件表面进行抛光，除去油脂，用水进行清洗，然后将干净的马氏体、铁素体不锈钢零部件置入温度为60～80℃的钝化液中进行钝化0.5h后，取出，用清水冲洗，然后进行配位处理，再清洗，最后烘干包装。经试验结果表明，经过本品处理的马氏体，铁素体不锈钢零部件经过500h NSS中性盐雾测试表面无锈，质量稳定，而且节约了时间，大大提高了工效。
[产品特性]
本品以柠檬酸作为钝化液的主要组分，采用水基质溶液方法生产，不含铬酸、硝酸、亚硝酸钠等稀有金属的有机酸及有机磷酸，利用本品进行零件的表面处理，无毒、无环境污染、无致癌的化学成分，无需戴防毒面具，解决了现有技术中的不足和缺陷，达到了环保绿色。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
