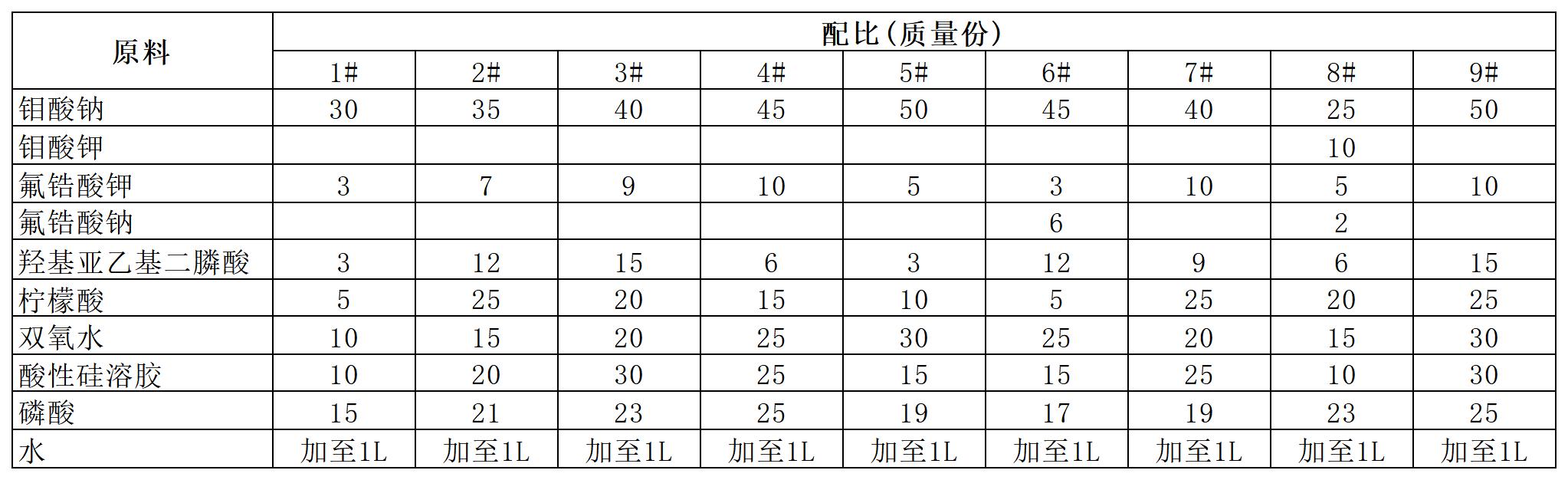

[原料配比]
[制备方法]
将各组分溶于水，混合均匀即可。
[产品应用]
本品主要用作镀锌钝化液。
（1）脱脂：先对连续热浸镀锌钢板表面用汉高脱脂剂脱脂除油，再将经过脱脂除油后连续热浸镀锌钢板在质量分数为0.6％的硝酸溶液中进行活化10～15s，再用去离子水冲洗。
（2）钝化处理：连续热浸镀锌钢板在本钝化液中钝化处理时间为30s，钝化结束后以75℃烘烤30s。
（3）中性盐雾试验：参照国家标准，经过168h中性盐雾试验，试样表面白锈小于4％，说明钝化膜耐蚀性良好。
[产品特性]
本品配方由于不含有铬，因此对人体及环境无影响，用本品对镀锌进行钝化处理后的镀锌钢板的耐盐雾腐蚀性能比铬酸盐钝化板要好（168h中性盐雾试验腐蚀面积不超过5％）。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
