锌镍锰三元磷化液

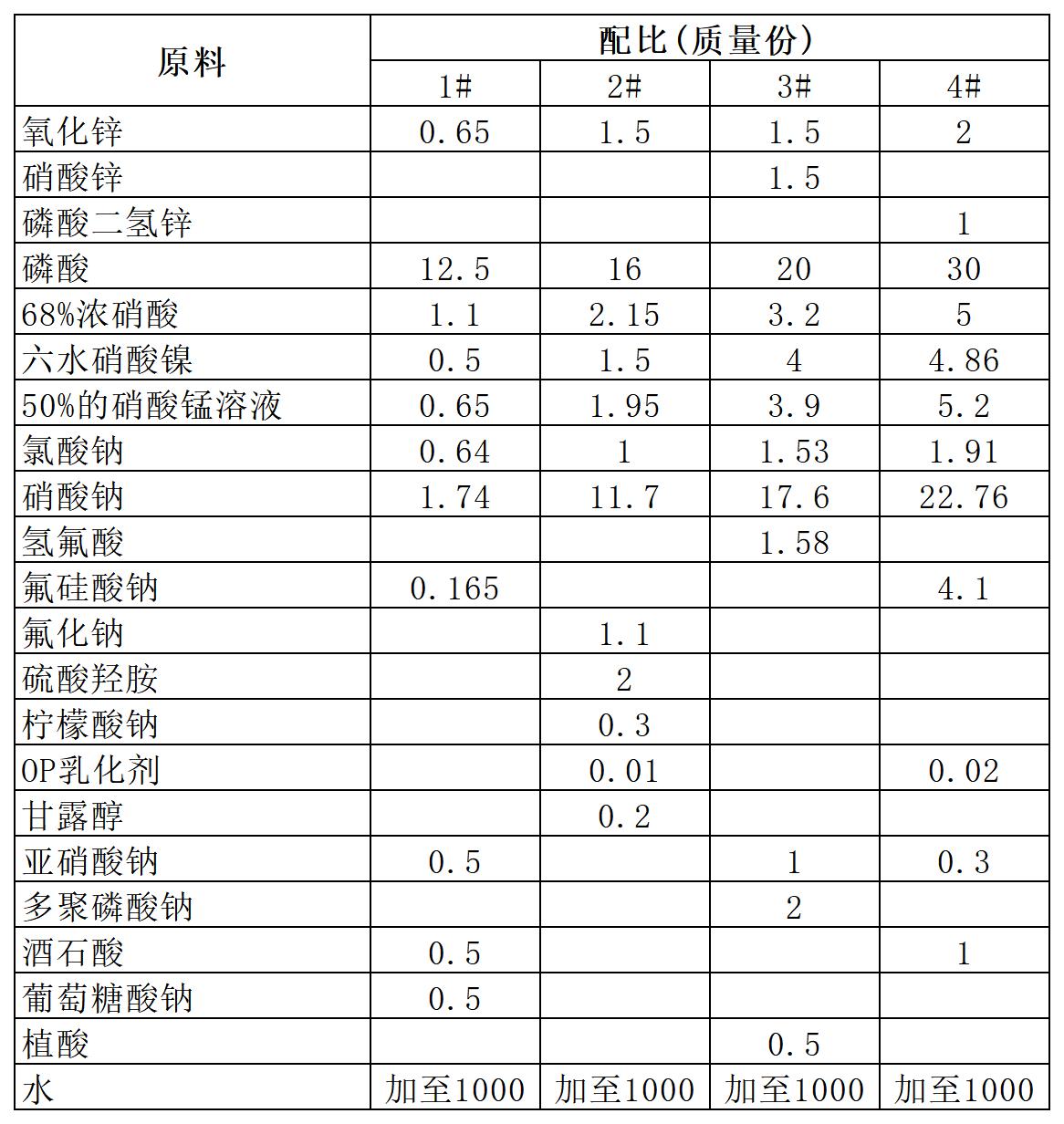

[原料配比]

[制备方法]

（1）将氧化锌（或氧化锌和硝酸锌，或氧化锌和磷酸二氢锌）用水调成糊状，并搅拌均匀。

（2）将磷酸、硝酸缓慢加入糊状的氧化锌中，边加边搅拌，直至溶解。

（3）依次加入组分镍离子、锰离子、硝酸根离子、氯酸根离子、氟离子、促进剂A、添加剂B、配位剂C，搅拌至溶解。

（4）加入余量的水，调整磷化液游离酸度为0.5～1.2点，总酸度为16～21点。
[原料介绍]

    本品中锌离子为氧化锌、硝酸锌、磷酸二氢锌中的一种或两种，建议使用氧化锌和磷酸反应来得的锌离子；

    本品中磷酸根离子包括磷酸及其电离产生的所有磷酸根、磷酸氢根、磷酸二氢根的总和；

    本品中镍离子为硝酸镍；本品中锰离子为硝酸锰；

    本品中氯酸根、硝酸根对应的阳离子为钠离子或者铵离子；

    本品中氟离子为氢氟酸、氟化钠、氟硅酸钠、氟硼酸钠中的一种或两种；本品中促进剂A为亚硝酸钠、硫酸羟胺、间硝基苯磺酸中的一种；

    本品中添加剂B为酒石酸、柠檬酸钠、多聚磷酸钠、硝酸铜中的一种或两种；本品中配位剂C为三乙醇胺、植酸、季戊四醇磷酸酯、葡萄糖酸钠、甘露醇、OP乳化剂中的一种或两种。

[产品应用]

    本品主要应用于金属磷化。
[产品特性]

（1）本品工作温度低，最优在38～42℃之间，比目前锌镍锰三元磷化液工作温度56～65℃降低了近20℃，节约了能源和资源，降低了生产聚。

（2）该磷化液沉渣少，稳定性好，使用寿命长。通过选用一个基团含有多个羟基的配位剂，大大降低了磷化沉渣，增强了磷化液的稳定性，延长了使用寿命。

（3）该磷化膜完整均匀，耐蚀性和附着力优良。通过选用合理的添加剂B，使磷化膜结晶细化，薄而致密。

（4）本品形成的磷化膜耐碱性和耐蚀性优良。

（5）本品浓度低，成膜速度快，原料便宜易得，具有优异的性价比。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
