镁合金表面P—Ca—V复合磷化液

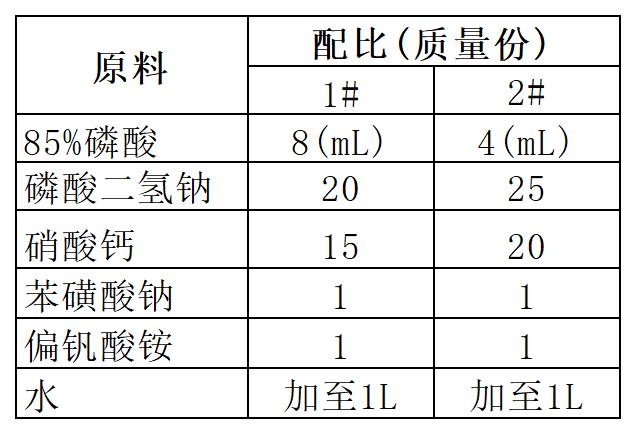

[原料配比]

[制备方法]

    将各组分溶于水，搅拌均匀即可。
[原料介绍]

    本品采用硝酸钙替代磷酸二氢钙，容易溶解于水，配制迅速方便。

    同时，本品中加入偏钒酸盐，目的是利用钒的作用来增加化学转化处理成膜的结构致密度，增加表面膜的钝性；而且Ca和V在增强化学转化膜的耐蚀性上起良好的协同作用，使生成的化学转化膜不含结晶水，因而在干固的过程中，避免了因水的蒸发而导致表面膜的龟裂，提高化学转化膜的耐蚀性。

    苯磺酸钠起缓蚀剂和润湿剂的作用，它能在金属表面形成薄膜，减少金属表面张力，提高形成的化学转化膜成膜的润湿性，同时可以避免镁合金在复合磷化液中腐蚀率太快的现象，以提高化学转化膜与基体的附着力。

[产品应用]
    本品主要应用于镁合金表面磷化处理。化学转化处理全流程的工艺条件为：

（1）预脱脂、脱脂：碱性脱脂剂，温度为55～65℃，时间5～10min；
（2）酸洗：有机酸酸洗液，温度为45～55℃，时间为0.5～2min；
（3）碱蚀：强碱性溶液，温度为80～90℃，时间为3～10min；

（4）化学转化：使用化学转化溶液，即本P—Ca—V复合磷化溶液，pH为2.2～3.2，温度为18～60℃，时间为0.5～2min；

（5）水洗：二次水洗或去离子水洗均在室温下进行，时间为1～2min；
（6）烘干：温度为120℃±10℃，时间为20～40min。

[产品特性]
    本品利用磷酸盐、钙盐和钒盐的适当组合，构成化学转化性能很强的混合盐溶液，能在镁合金表面形成结构致密无裂纹、基本不含结晶水的P—Ca—V复合磷酸盐膜，解决了普通磷酸盐膜多孔开裂的问题，显著地增强了化学转化膜的耐蚀性。在本品中，磷酸具有提供游离酸度和磷酸根，且降低皮膜电阻的作用；磷酸二氢钠是主成膜剂；硝酸钙提供复合磷化膜钙的成分，增强耐蚀性；偏钒酸盐提供复合磷化膜钒的成分，增强耐蚀性；苯磺酸钠起着缓蚀剂和润湿剂的作用。

硝酸钙作为钙盐加入比其他钙盐（如磷酸二氢钙等）更易于溶解于化学转化溶液中，也便于化学转化溶液的配制。采用本品的P—Ca—V复合磷酸盐溶液及其化学转化工艺，在镁合金表面形成的化学转化膜，其耐蚀性等于并超过铬酸盐处理膜，并保持良好的导电性，能有效地取代对环保有害的铬酸盐处理，满足镁制品表面处理的要求。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
