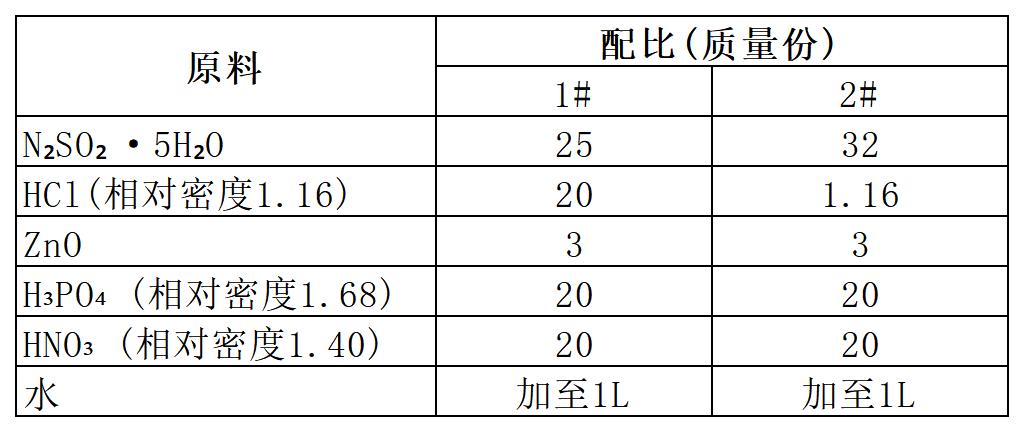

[原料配比]
[制备方法]
本品的预处理黑化液，也可先将Na2S2O3·5H2O溶于水配成饱和 溶液，使用时加入适量HCl或HNO3，再加水混合配用。
磷化液的游离酸度为5.5～8点，总酸度为45～62点。溶液内还可添加Mn2＋≤5g／L 作为促进剂。
[产品应用]
本品主要应用于金属的磷化。
使用方法：室温下，经热处理淬水，先经去油、去锈清洁处理，再将工件在本 品的预处理黑化液中浸渍时间为2～3min，未经热处理的工件浸渍时间为5～6min， 浸渍后工件表面FeS微粒薄膜呈深黑色。
工件经黑化预浸处理水洗后，再进行85～98℃浸渍磷化10～15min，磷化规范可采用以磷酸二氢锌或磷酸二氢锰为主要成分的防锈磷化。
[产品特性]
本品不含稀有重金属，成本较低，使用简便。经本品磷化的工件，磷化膜色泽深、无偏色、浮色、脱色及色差等缺陷，固色效果好、防腐装饰性能都优于一般磷化液。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
