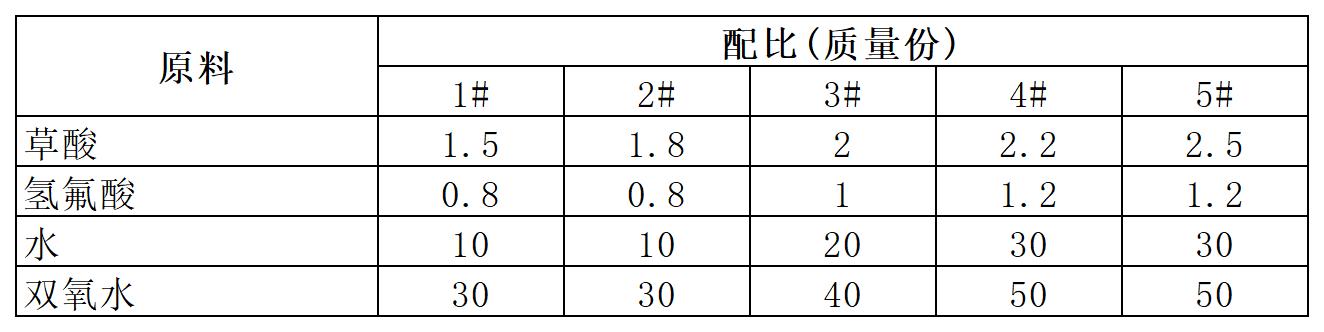

[原料配比]
[制备方法]
将各组分混合均匀即可。
[产品应用]
本品主要应用于马氏体高合金耐热钢金相检测抛光。
本品在金相检测中的应用方法步骤如下：
（1）打磨：通过机械磨削的方法得到光滑的马氏体高合金耐热钢试验表面；
（2）抛光：采用本抛光剂进一步处理马氏体高合金耐热钢试验表面，去掉试样表面的划痕；
（3）腐蚀：采用化学侵蚀剂腐蚀马氏体高合金耐热钢试验表面，使微观金相组织显示出来；
（4）复型：在马氏体高合金耐热钢试验表面贴覆药膜，提取金相组织微观形态；
（5）观察、照相以及评定：在显微镜下观察金相组织并照相、评定。
上述化学侵蚀剂为硝酸乙醇溶液或者盐酸苦味酸乙醇溶液。其中，硝酸乙醇溶液中硝酸与乙醇的体积比为1：9；盐酸苦味酸乙醇溶液中盐酸、苦味酸以及乙醇的体积比为5：1：100。
[产品特性]
（1）本抛光剂配制方法简单易行，能够有效提高对马氏体高合金耐热钢抛光性能，缩短抛光时间，提高整体抛光效率，有效防止抛光过程中假相的产生。
（2）本抛光剂在金相检测中应用时能够有效减少检测时间，整个检测过程仅需15min，并且不影响马氏体高合金耐热钢金相组织的显示，组织清晰无假相，利于对钢种老化、劣化状况进行准确评定。
（3）本品科学配伍、制作工艺简单、抛光效果好，是一种创新性较高的马氏体高合金耐热钢金相检测抛光剂。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
