环保气化性防锈液

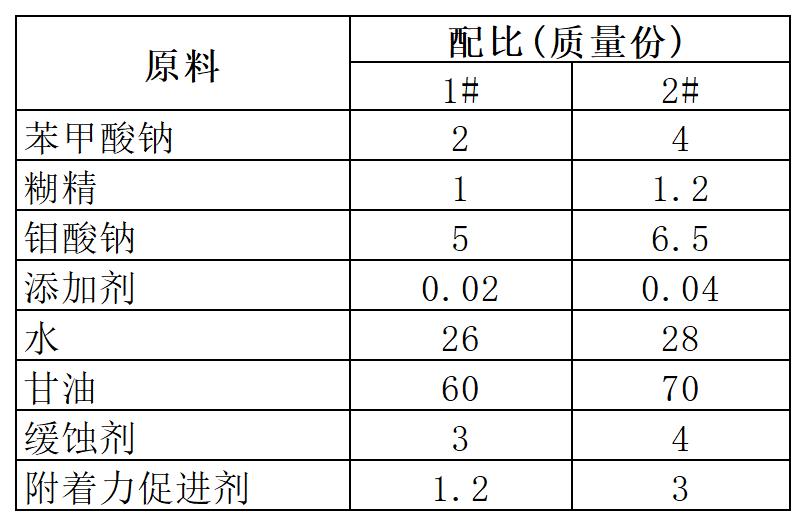

[原料配比]

[制备方法]

（1）制作一级混合液：在室温下将苯甲酸钠、糊精、钼酸钠、添加剂、水放入搅拌机内充分混合15～30min，获得一级混合液；

（2）制作二级混合液：在室温下，在甘油中加入缓蚀剂，使其充分混合，获得二级混合液；

（3）制作三级混合液：室温下将获得的二级混合液倒入获得的一级混合液中，以20～25r／min的速度匀速搅拌混合25～35min，使其充分混合，获得三级混合液；

（4）在室温下，在获得的三级混合液中加入附着力促进剂，以20～30r／min的速度匀速搅拌混合25～35min，使其充分均匀混合，即制得本品。

[原料介绍]

    所述添加剂用于调整本品的酸度，为次磷酸钠、偏硅酸钠、碳酸钠、硫酸钠、三聚磷酸钠、磷酸三钠中的任意一种或几种。

    所述缓蚀剂用于减缓金属材料的腐蚀速度，为磷酸、磷酸盐、膦羧酸、巯基苯并噻唑、苯并三氮唑、磺化木质素中的任意一种或几种。

    所述附着力促进剂用于增加本品在金属表面的附着力，为聚氨酯、环氧、丙烯酸酯、硅烧偶联剂、剂用的联剂，铭类偶联剂、甲基丙烯酸酯、钛酸酯、结铝酸盐、错酸盐、烷基磷饮酸酯偶联、元酸、多元醇、二乙烯基苯、二异氧酸酯、丙二丁跳、一缩丙兰解甲醚乙酸酯中的任意一种或几种。

    附着力促进剂，是能够提高涂层与基材黏结强度的化合物。一般此类化合物分子链的末端含有两种不同的官能团，其中一种官能团能够与基材的表面反应，另一种官能团能够与基体树脂反应。

    对于被涂覆的金属表面来说，附着力促进剂尤为重要，因为金属不稳定，其表面发生氧化而生成金属氧化物。接触氧气、潮气及类物质会加速氧化过程。几乎所有的涂料涂层内部都含有微孔，这些微孔能够渗透氧气、水分子，如水及离子类物质。如果涂层能够与金属表面黏结良好，由渗透而引起的腐蚀就可以避免。因此，对于金属基材来说，尽可能提高涂覆材料的黏结强度显得尤为重要。

[产品应用]
    本品主要应用于金属防锈。
[产品特性]

（1）本品采用甘油为主原料，整个配方中不含有对环境有害的物质，所以本品是环保产品。

（2）配方中附着力促进剂增强了本品在金属表面的附着力，同时，在废弃时诱导微生物进行生物降解，所以，本品是可气化性的。

（3）配方中添加了缓蚀剂，防锈效果优异。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
