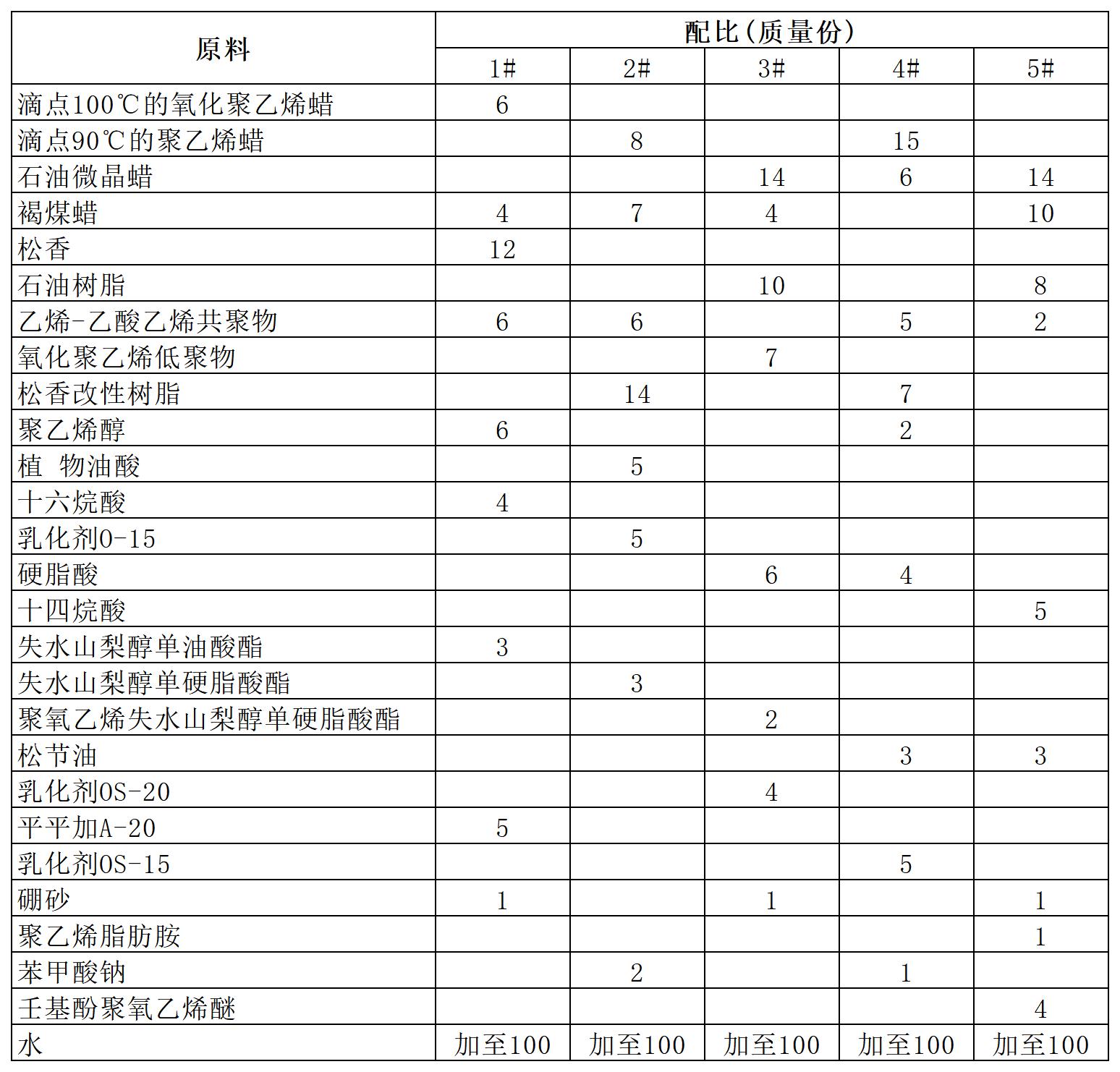

[原料配比]
[制备方法]
按照配方称取蜡、树脂、助剂、乳化剂和防腐剂加入反应器中，缓慢加热至105～115℃，搅拌混合反应5～15min，然后在高速搅拌下加入80～95℃的热水混合分散乳化，恒定15～25min，再经均化器处理，即可。
[原料介绍]
所述的蜡是滴点为90～100℃的聚乙烯蜡、褐煤蜡、石油微晶蜡中的一种或几种；
所述的树脂选自乙烯—乙酸乙烯共聚物、松香、松香改性树脂、氧化聚乙烯低聚物、聚乙烯醇中的一种或几种；所述的助剂是脂肪酸、松节油，或它们的混合物；
所述的乳化剂选自非离子表面活性剂脂肪醇聚氧乙烯醚、失水山梨醇单油酸酯、失水山梨醇单硬脂酸酯、失水山梨醇三硬脂酸酯、聚氧乙烯失水山梨醇单硬脂酸酯、脂肪醇聚氧乙烯酯、聚氧乙烯脂肪胺或烷基酚聚氧乙烯醚中的一种或几种；
所述的防腐剂是硼砂、苯甲酸钠，或它们的混合物。
[产品应用]
本品适用于汽车、拖拉机底盘，农用机械及机械配件漆面的保护处理。
[产品特性]
本品满足了钢铁工业中在钢板连续化生产时喷涂防锈油脂的技术要求，加入极少量的导电聚苯胺，就可达到非常好的防腐效果。在钢板涂覆此种油脂，盐雾试验超过400～500h。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
