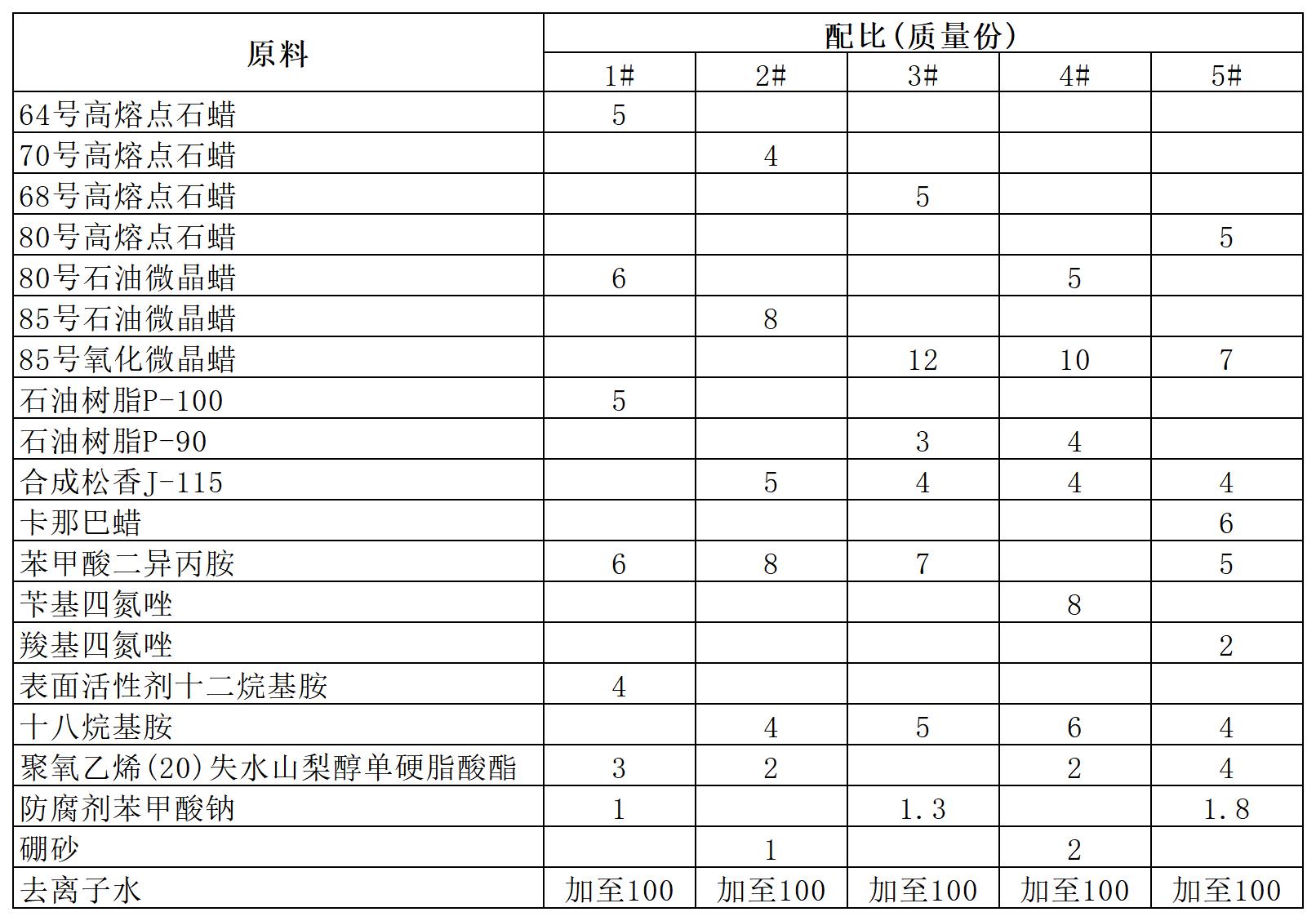

[原料配比]
[制备方法]
（1）将蜡类物质、合成树脂、金属缓蚀剂按配比加入不锈钢容器中，缓慢加热 至130℃±5℃，反应时间为30min±5min，制成油相物料；
（2）将表面活性剂加入水中，加热至90℃±5℃为水相物料；
（3）将油相物料高速搅拌下加入水相物料中，混合后再搅拌稳定20min±5min；
（4）最后加入防腐剂，搅拌均匀。
[产品应用]
本品用于防止金属物件、车辆以及储存与运输中的机械设备生锈。
[产品特性]
本品既具有疏水性，又具有良好的致密性和韧性，增加防锈蜡的使 用寿命；具有无毒、不污染环境的优点；选用表面活性剂可使产品具有抗静电性， 也可提高产品的防锈性能。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
