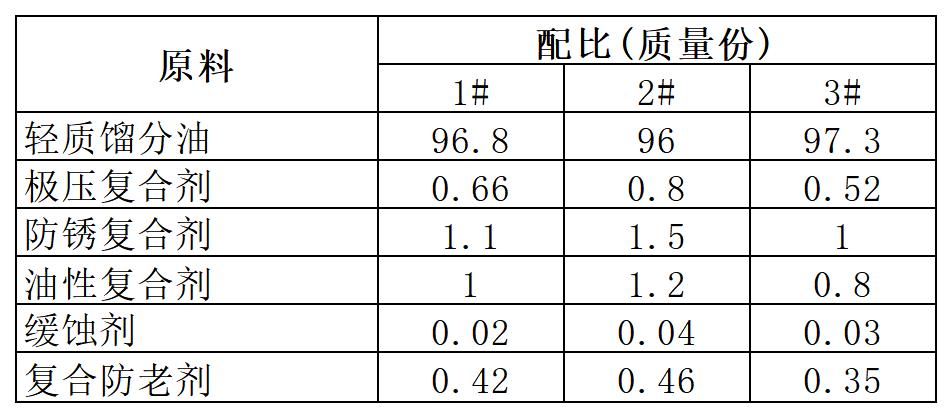

[原料配比]
[制备方法]
(1)在反应釜中加入轻质馏分油搅拌；
(2)加入极压复合剂搅拌30~45min;
(3)加入防锈复合剂搅拌30～45min；
(4)加入油性复合剂、缓蚀剂，继续搅拌 25～35min；
(5)再加入复合防老剂，继续搅拌 20～30min，即得产品。
[原料介绍]
所述轻质馏分油为5号机械油。
所述极压复合剂为三氯化磷、二甲酚、邻甲酚的反应物，三者质量比为70：20：10。
所述油性复合剂为棉籽油的反应物，即棉籽油精制后所得油加硫黄粉，在180℃下反应制备，再加入 50%的机械油混合成。
所述缓蚀剂为苯并三氮唑。
所述防锈复合剂为5号机械油、50%的乙醇水溶液、氢氧化钠水溶液、氯化钡的反应物，其质量比为50：20：10：20。
所述复合防老剂为甲酚、异丁烯、乙醇碱溶液的反应物。
[产品应用]
本品主要用作切削油。
[产品特性]
本品具有冷却和润滑作用，同时具有一定的防锈性与清洗性，并能迅速沉淀，保证切面光滑。
本品具有防锈周期较长，不易腐蚀设备，工件表面光滑，且不容易引起皮肤过敏的优点。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
