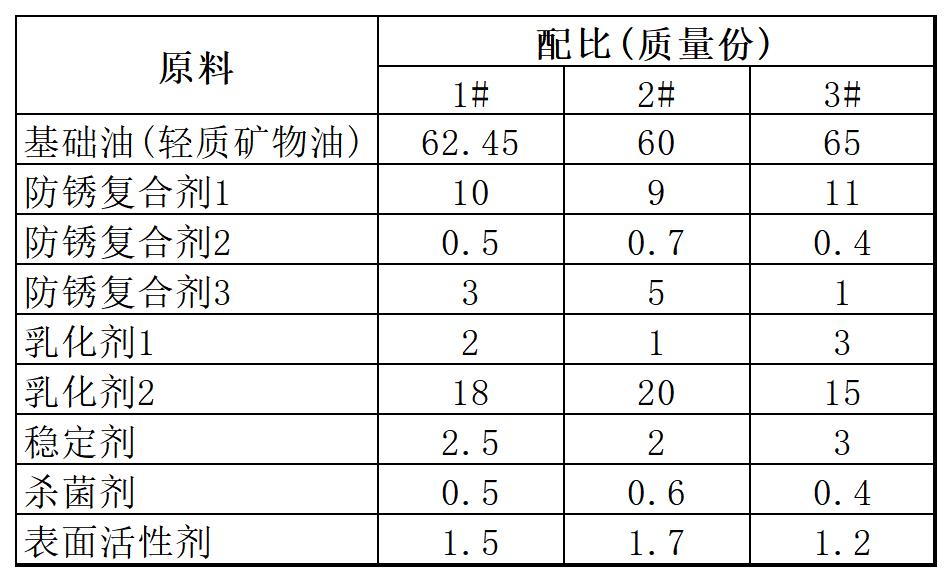

[原料配比]
[制备方法]
(1)在反应釜中加入轻质矿物油,常温搅拌;
(2)依次加入防锈复合剂1、防锈复合剂2、防锈复合剂3,分别搅拌10~20min;
(3)依次加入乳化剂1和乳化剂2,分别搅拌10~20min;
(4)依次加入稳定剂、杀菌剂,分别搅拌10~20min;
(5)加入表面活性剂,继续搅拌25~45min,得到所述防锈乳化油。
[原料介绍]
所述表面活性剂为斯盘—80。
所述防锈复合剂1为40%的石油磺酸钡与60%的机械油的混合物,机械油为10号机械油。 所述防锈复合剂2为99%烯基丁二酸与1%苯并三氮唑的混合物。
所述防锈复合剂3为石油酸与硫酸锌的反应物。石油酸先与氢氧化钠中和,于70~80℃搅拌反应至中性生产环烷酸钠,再与硫酸锌进行复分解反应,静置分层,取出上层油,并在90~100℃下加水洗尽硫酸根,在110~130℃下脱水干燥制得成品石油酸与硫酸锌的反应物。其中,原料中石油酸、氢氧化钠、硫酸锌的质量比50:20:30。
所述乳化剂1为OP—10,乳化剂2为石油磺酸钠。
所述稳定剂为油酸与三乙醇胺的反应物。油酸加温至60℃时,加入三乙醇胺,反应至得到深红色透明黏稠液体即可,其中油酸与三乙醇胺的质量比为3:2。
所述杀菌剂为三丹油。
[产品应用]
本品适用于机械行业车、磨等金加工过程中,适用于各种金属材料的切削。
[产品特性]
本品选择轻质矿物油作为基础油,加入适量的防锈、乳化等多种添加剂调制而成,生产工艺简单,成本低,具有良好的防锈性,易清洗。使用时,根据使用需要,与水混合配成乳化液,一般使用浓度为2%~5%。优选的,水的硬度控制在100mg/kg以下。对防锈润滑性能要求高的可降低掺水比例;对冷却、清洗要求高时,可提高掺水比例。由于添加多种添加剂,与水混合配制的乳化液比水更具有润滑性,且具有极佳的冷却性。本品与水混合后形成的乳化液,与一般乳化油稀释后乳化液在同等环境下放置,放置时间能提高30%,不仅防锈期长、乳化性强,而且不易发臭。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
(想查询更多表面处理文章,您可以扫描下方二维码点击关注公众号:易镀,公众号内有更多详细的表面处理文章,欢迎您的订阅)
易镀,十分专业的表面处理信息平台,金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询:13600421922(程生)
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号:粤ICP备09192382号 技术支持:易百讯 - 深圳网站建设
