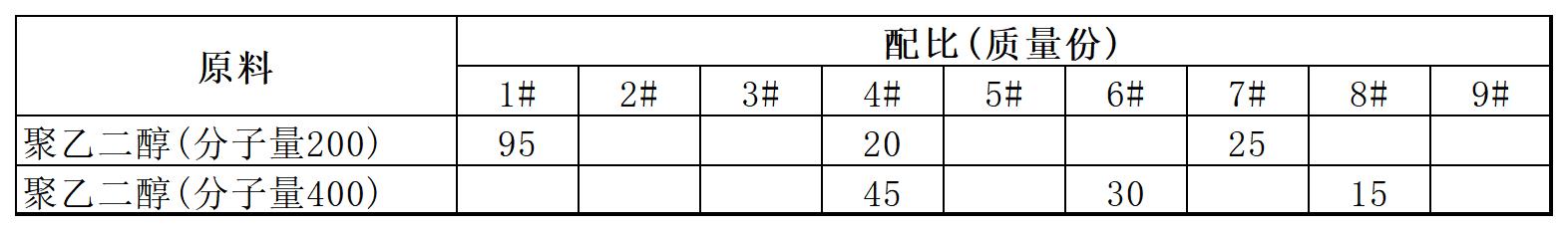

[原料配比]

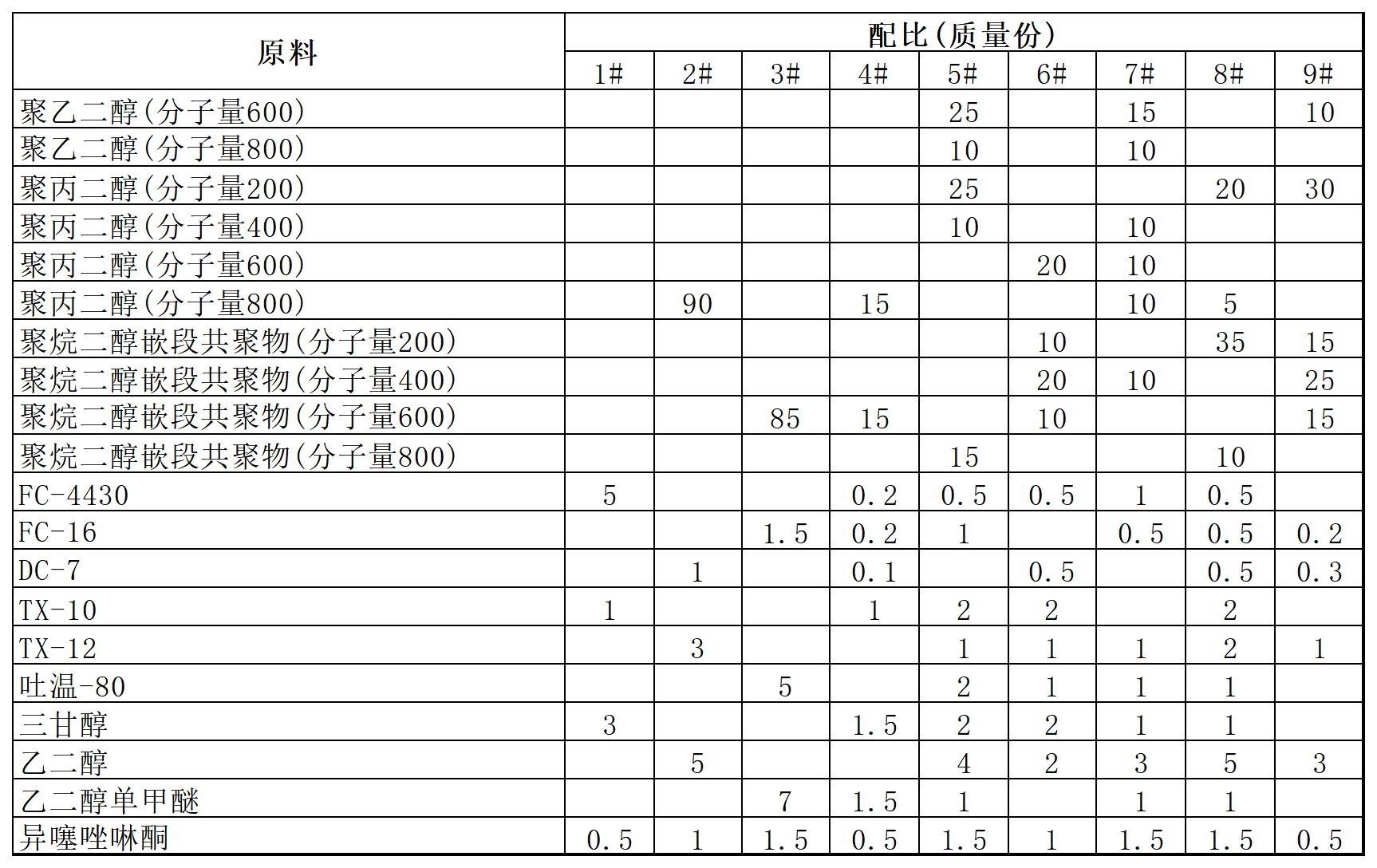

续表
[制备方法]
将各原料混合后，搅拌10～60min，即得水溶性切削液。
[原料介绍]
所述分子量为200～800的聚烷二醇嵌段共聚物为聚乙二醇，或聚丙二醇，或由环氧乙烷、环氧丙烷和乙二醇组成的嵌段共聚物。
所述FC—4430、FC—16为氟碳表面活性剂，亦可为两种的混合。所述DC—7为氟硅表面活性剂。
所述TX—10、TX—12、吐温—80为润湿分散剂，亦可为任意的两种或三种的混合。所述三甘醇、乙二醇、乙二醇单甲醚为极性溶剂，亦可为任意的两种或三种的混合。
所述异噻唑啉酮为抗菌剂。
[产品应用]
本品主要应用于光伏材料单晶硅或多晶硅的加工。
[产品特性]
由于本品中氟碳表面活性剂或氟硅表面活性剂的特殊化学结构，可在极低的浓度下大幅度降低切削液的表面张力。在润湿分散剂及极性溶剂的共同作用下，可极大改善切削液对磨料的润湿性，避免磨料团聚造成硅片表面损伤或破裂，有利于切割精度及切割成品率的提高。氟碳或氟硅表面活性剂可在硅片表面定向排布形成一层疏水疏油膜，可降低硅片的清洗难度。本品可同时适用于对单晶硅和多晶硅的切削加工，切割成品率可达97％。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
