三元基础油微乳化切削液

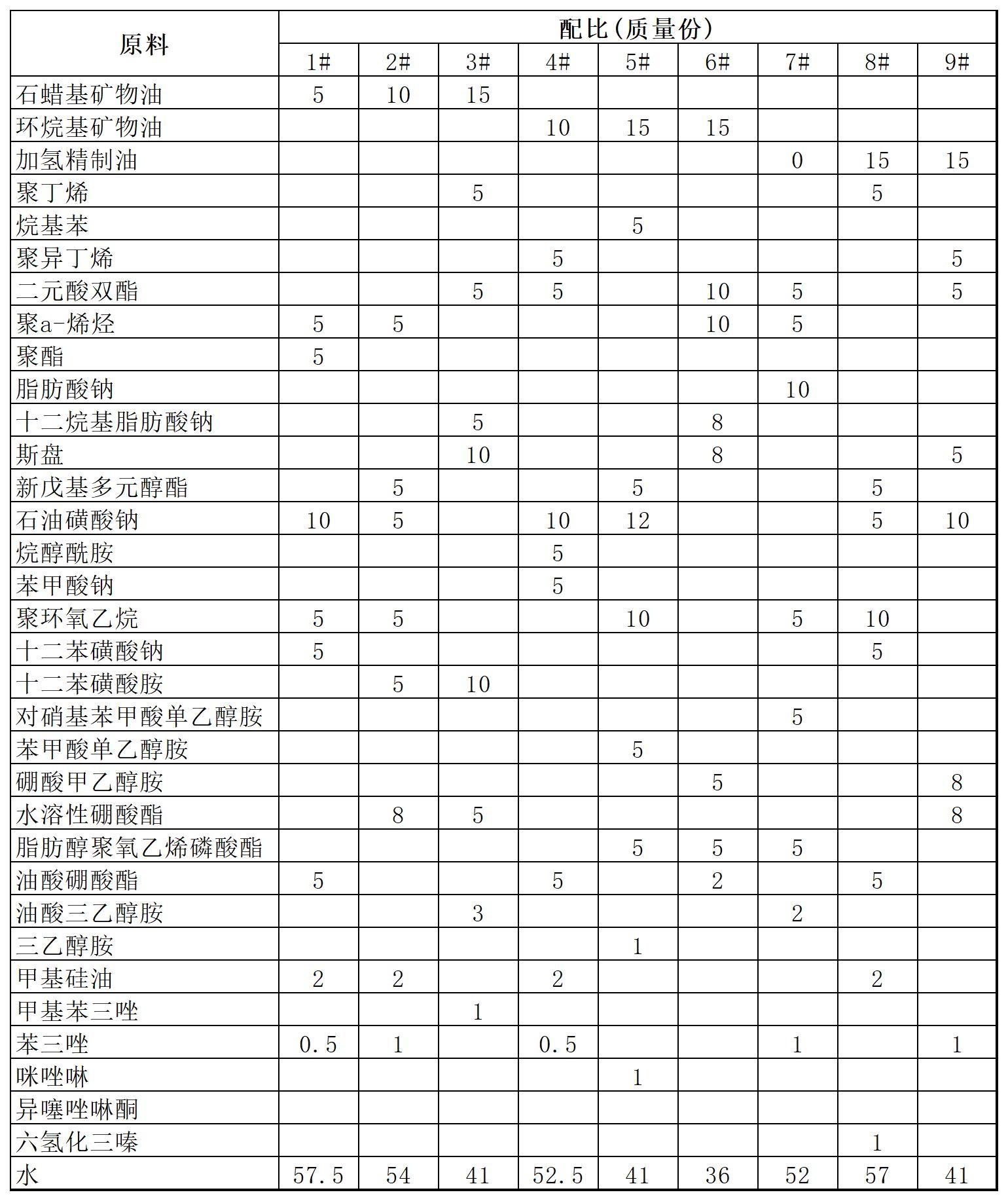

[原料配比]
[制备方法]

（1）三元基础油体系的配制：将矿物油加热到50℃，分别加人合成烃和合成面，在50／min条件下数拌45min至混合均匀，即形成三元基础油体系。

（2）水相体系的配制：在水中分别加入防锈剂、极压剂、消泡剂、杀菌剂，搅拌各种添加剂溶解，直至形成均一稳定溶液，即得水相体系。

（3）体系的平衡处理；将步骤（1）三元基础油体系和步骤（2）的水相体系混备，再加人阴的学衡处理，将步骤离子表面活性剂，进行搅拌，直至形成均一稳定更溶液，达到子表面活性剂和非离友好的三元基础油散乳化切削液。

[原料介绍]

    所述的矿物油为石蜡基矿物油、环烷基矿物油或加氢精制油。

    所述的合成烃为聚α—烯烃、聚丁烯、聚异丁烯、烷基苯。所述的合成酯为聚酯、二元酸双酯或新戊基多元醇酯。所述的阴离子表面活性剂为石油磺酸盐或脂肪酸皂。

    所述的非离子表面活性剂为聚环氧乙烷、斯盘或烷醇酰胺。

    所述的防锈剂为十二苯磺酸钠、十二苯磺酸胺、苯甲酸钠、硼酸单乙醇胺、苯甲酸单乙醇胺或对硝基苯甲酸单乙醇胺。

    所述的极压剂为油酸硼酸酯、水溶性硼酸酯或脂肪醇聚氧乙烯磷酸酯。所述的消泡剂为油酸三乙醇胺、甲基硅油或聚醚。

    所述的杀菌剂为苯三唑、甲基苯三唑、咪唑啉、六氢化三嗪或异噻唑啉酮。
[产品应用]
    本品主要应用于各类机械零件的切削、磨削加工。

[产品特性]
    本品由于加入合成烃和合成酯组成三元基础油体系，提高了生物降解能力、氧化稳定性和闪点，从而满足实际使用中的环境友好要求，并具有较高的性价比。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
