全合成水基切削液

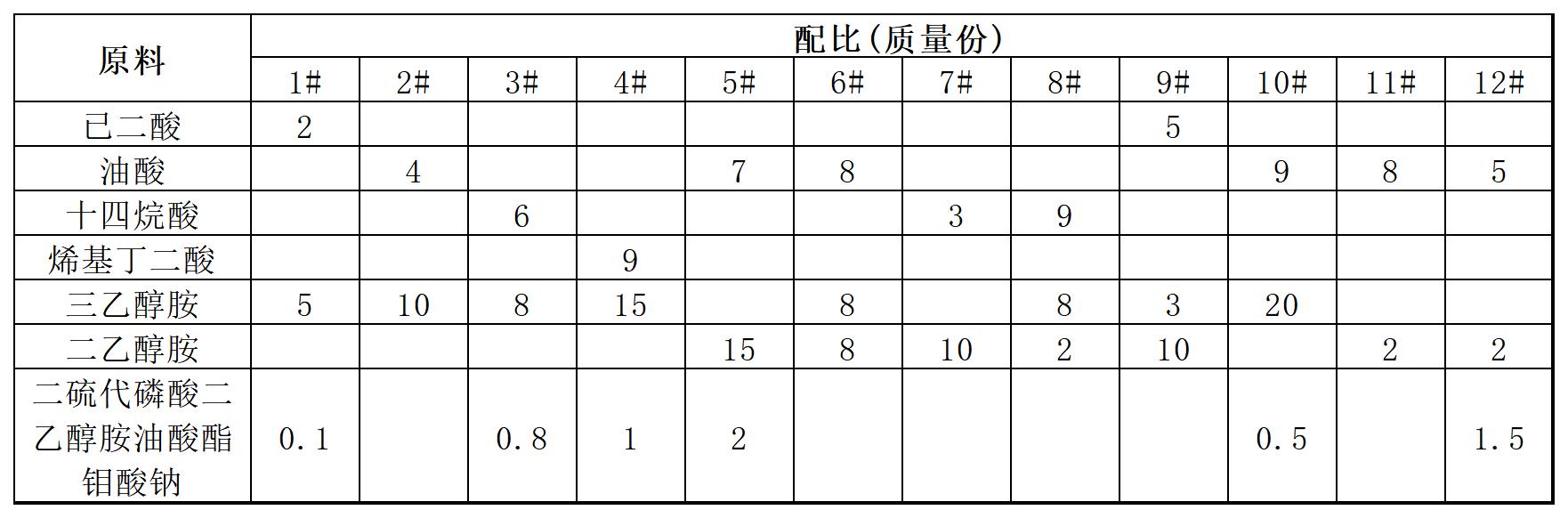

[原料配比]

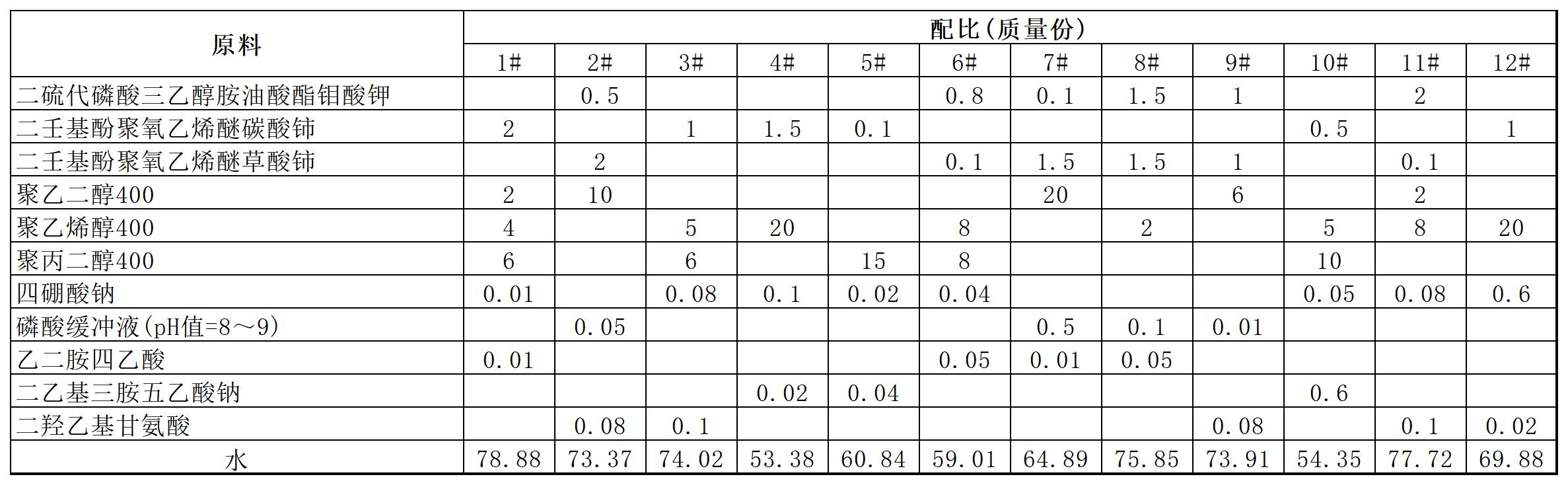

续表

[制备方法]
    按配比加入所需原料，加热搅拌回流，加热温度90～110℃，搅拌速度350～500r／min。反应1～8h后，冷却至室温。

[原料介绍]
    在上述原料中，一元或二元羧酸为良好的鳌合剂，可以与稀土元素形成稳定的化合物，并吸附于钕铁硼磁性材料待加工件表面，形成均匀一致的分子膜，对于钕铁硼磁性材料的加工有良好的防锈性和润滑性；三乙醇胺、二乙醇胺是优良的润滑剂、pH调节剂、杀菌剂等，能与一定比例的一元或二元羧酸反应生成酯和酰胺，这些产物对材料加工过程中的防锈性和润滑性起到协同作用；水溶性硫代磷酸酯盐作为防锈剂；水溶性稀土配合物作为稀土防氧化剂，对于钕铁硼磁性材料的防锈和防氧化十分重要，在切削液中少量比例地添加防锈剂和稀土防氧化剂，可以改善钕铁硼磁性材料在加工过程中的氧化和锈蚀，特别适用于钕铁硼磁性材料的加工，同时还是较好地防止切削液变质的痕量添加剂；分子量为200～600的聚乙二醇、聚乙烯醇、聚丙二醇为润滑剂，润滑剂是改善切削液在加工过程中的切削速度、工件间的贴片情况重要的添加剂；在切削液中添加pH稳定剂可以防止切削液在加工过程pH波动而影响加工质量，可为四硼酸钠、pH值＝8～9磷酸缓冲液，优选为四硼酸钠；在切削液中添加抗硬水剂，优选为乙二胺四乙酸、二乙基三胺五乙酸、羟乙二胺四乙酸、二羟乙基甘氨酸、乙二胺四乙酸、水溶性乙二胺四乙酸盐、水溶性二乙基三胺五乙酸盐、水溶性羟乙二胺四乙酸盐、水溶性二羟乙基甘氨酸盐或水溶性乙二胺四乙酸盐，所述水溶性盐是指钾、钠、铵盐。抗硬水剂可以防止切削液在实际过程中稀释用水硬度过高而带来的切削液寿命缩短等问题。

    本品所用的一元或二元羧酸是指具有一个或两个羧基的羧酸，它们可以是饱和的和不饱和的，优选的一元或二元羧酸选自具有6～20个碳原子的脂肪一元或二元羧酸，进一步优选为己二酸、油酸、十四烷酸或烯基丁二酸。本品所述水溶性硫代磷酸酯盐优选二硫代磷酸二乙醇胺油酸酯钼酸盐或二硫代磷酸三乙醇胺酸酯钼酸盐；所述水溶性稀土配合物优选二壬基酚聚氧乙烯醚碳酸铈或二壬基酚聚氧乙烯醚草酸铈。

[产品应用]
    本品主要应用于金属切削加工。

[产品特性]
    本品成本低廉，不含矿物油、亚硝酸盐、三氯苯、烷基酚、硅消泡剂等对人体有害和造成环境污染的成分，特别适用于烧结钕铁硼材料的磨削、打孔等后加工中使用，对钕铁硼特质材料具有优良的切削、冷却、润滑、防锈作用。本品制备方法、操作步骤简单，有利于推广应用。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
