镁合金切削液

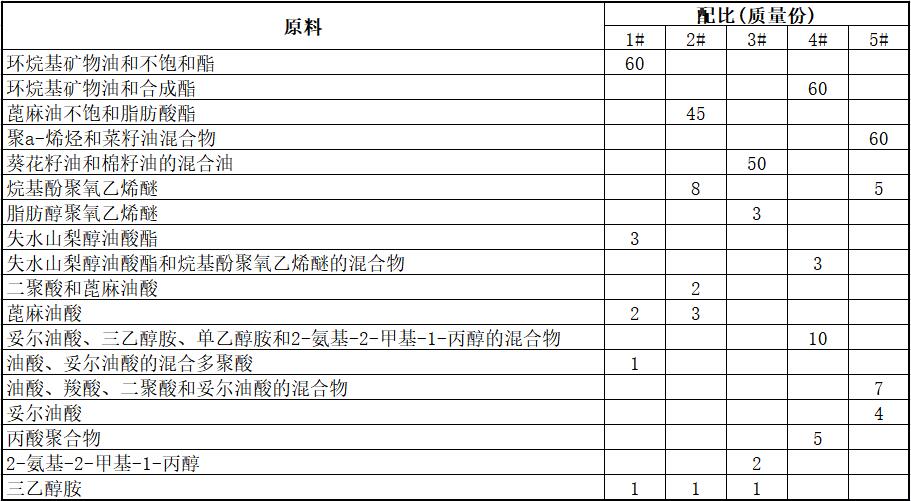

[原料配比]

[制备方法]
    将各组分混合均匀即可。

[原料介绍]

    基础油或油性剂是矿物油、聚α—烯烃、植物油、改性植物油或植物系油酸酯、 二元酯类、聚合酯、聚醚、不饱和脂肪酸酯、饱和脂肪酸酯的一种或几种混合物；

    本品中非离子表面活性剂是失水山梨醇油酸酯、烷基酚聚氧乙烯醚、脂肪醇聚 氧乙烯醚的一种或几种混合物；

    本品中阴离子表面活性剂是油酸、羧酸、二聚酸、妥尔油酸、蓖麻油酸的一种 或几种及烷基胺、三乙醇胺、单乙醇胺、2—氨基—2—甲基—1—丙醇等中的一种或多种混合物；

    本品中多功能表面活性剂是特种混合多聚酸与烷基胺、三乙醇胺、单乙醇胺、 2—氨基—2—甲基—1—丙醇的一种或几种的混合物；

    本品中抗硬水表面活性剂是醚羧酸铵盐；

    本品中防锈剂是硼酸、癸二酸、三聚酸、二聚酸、有机羧酸盐的一种或几种的 混合物；镁合金缓蚀剂是磷酸酯、妥尔油与2—氨基—2—甲基—1—丙醇、偏硅酸钠、改性磷酸酯的一种或几种的混合物；杀菌剂是三嗪衍生物、吗啉衍生物、3，3—亚甲基 （5—甲基哪唑烷）的一种或几种。

    本品中高效多功能表面活性剂所用的特种混合多聚酸，是丙酸、丁酸、戊酸、 已酸、庚酸、辛酸、壬酸、癸酸、十一碳酸、十二碳酸、十四碳酸、十七碳酸、十 八碳酸、油酸等脂肪族单羧酸，另外还有乙二酸、丙二酸、丁二酸、戊二酸、己二 酸、庚二酸、辛二酸、壬二酸、癸二酸、十一碳二酸、十二碳二酸、十三碳二醇、 十四碳二酸、十五碳二酸、十六碳二酸等脂肪族二羧酸以及由此聚合的二聚酸、多 聚酸的一种或几种的混合物，其不仅具有良好的乳化性，还具有优异的防锈性能。

    本品中醇醚羧酸铵盐，是醇醚羧酸和烷基胺、三乙醇胺、单乙醇胺、2—氨基—甲基—1—丙醇等有机胺中的一种或几种混合物按以下比例反应而生成的；醇醚羧酸:有机胺＝（1：1）～（1：2.1）。

    本品中缓蚀剂中含有磷酸酯或改性磷酸酯，改性磷酸酯是优先选用磷酸、磷酸双酯、磷酸单酯与磷酸单体、烷基胺、三乙醇胺、单乙醇胺、2氨基2甲1丙醇、羟基丙烯酸酯的一种或几种的混合物，其用量在1％～3％。

    其中，改性磷酸酯呈现出结构、性能多样化的特点，能有效弥补天然磷脂在某些性能方面的不足，两者结合使用可达到完美的应用效果。通常合成磷酸酯与天然磷脂一样，具有优良的润湿性、洗净性、增溶性、乳化分散性，优于一般阴离子表面活性剂的耐电解质、耐硬水性、易生物降解性、较低的刺激性，而且还有优异的防锈性。改性磷酸酯是优先选用磷酸，磷酸双酯、磷酸单酯与磷酸单体、烷基胺，三乙醇胺，单乙醇胺，2—氨基—2—甲基—1—丙醇、羟基丙烯酸酯的一种或几种的混合物，采用长链脂肪醇或脂肪醇醚、含羟基的天然油脂如蓖麻油、菜籽油、葵花籽油、棉籽油、鱼油和羊毛脂等合成磷酸酯加脂剂。在磷酸化反应之前，对长链脂肪醇或脂肪醇醚、含羟基的天然油脂进行适当的改性处理，如酯交换反应、酰胺化反应、磺化反应、季铵化反应、硫酸化反应、卤化反应及醚化反应等，合理地引人更多的活性基团或暴露更多的活性基团，再进行磷酸化反应，有效地优化组合，使合成的磷酸酯具有最优化的加脂性能。通过多种防锈剂的联合使用，使本品的切削液体系对镁合金的防腐蚀有一个很好的保护作用。

[产品应用]
    本品可以用在镁合金的加工上，也可以用在铝合金、铸铁、不锈钢等金属的加工上。

[产品特性]
    本品以特种混合多聚酸和改性磷酸酯为添加剂，使该切削液有优良的防锈性能。在镁合金切削加工上，本品中的独特配方，不仅使镁合金在5％的稀释液中、55℃下连续浸泡30d以上，不产生变色腐蚀现象，有效抑制镁合金在水中的氢释现象，而且该产品抗硬水高达10000mg／kg，且工作液能使用半年以上；同时，具有优异的防锈、润滑、冷却等性能。该切削液除了可以用在镁合金的加工上，也可以用在铝合金、铸铁、不锈钢等金属的加工上，尤其是对于硬水比较高的地区。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
