添加钕的钕铁硼永磁材料化学镀镀液

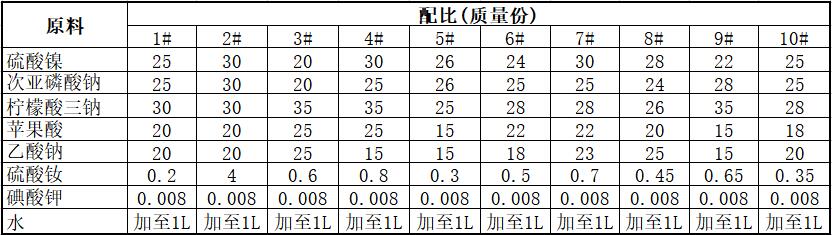

[原料配比]

[制备方法]

（1）将乙酸钠、柠檬酸三钠和苹果酸一起加水溶解；

（2）将硫酸镍加水溶解；

（3）将（2）溶液倒入（1）溶液中，然后搅拌均匀；

（4）将次亚磷酸钠加适量的水溶解，然后在搅拌的状态下缓缓倒入（3）的溶液中，并搅拌均匀；

（5）将硫酸钕溶解并倒入（4）的溶液中；
（6）加入碘酸钾溶液；

（7）加去离子水至规定体积，并搅拌均匀；
（8）过滤。

[产品应用]
    本品主要应用于钕铁硼永磁材料化学镀。

    添加钕的钕铁硼永磁材料化学镀镀液的使用方法：施镀前，先用5％～10％的氢氧化钠溶液或氨水调节化学镀镍磷液的pH值至9～10，然后将镀液加温至70～85℃并保持恒温，将经除油和活化的钕铁硼磁体浸入镀液中，即可获得镀层。

    所述的化学镀温度优选为80～85℃。pH值优选为9～9.5。
[产品特性]

（1）稀土钕的4f电子对原子核的封闭不严密，其屏蔽系数比主量子数相同的其他内电子要小，因而有较大的有效核电荷数，表现出较强的吸附能力。当它们以适宜的量加入镀液后，能够聚集在磁体表面，抑制了富钕相的腐蚀，在磁体表面获得一层致密、均匀的初始沉积层；同时吸附在基体表面的晶体缺陷处（如空位、位错露头、晶界等），因而降低了表面能，提高了合金镀层的形核率，使沉积加快；

（2）化学镀镀液中添加适量的稀土元素后，可降低掺杂在镀液中的部分非金属元素（如硫、氮等）的活度，增加互溶程度，抑制杂质微粒的形成，阻碍镀液的自发分解。同时，由于稀土具有较好的配合性能，因而其离子在水溶液中易与无机及有机配体形成一系列的配合物，促进了镀液中金属离子的平衡离解，减小了镀液自发分解的趋势，从而使镀液更加稳定不易分解，提高了镀液的稳定性；

（3）镀液中添加适量的稀土元素后，金属胞状物颗粒较细小致密，镀层表面较为平整，胞状物隆起中心和边缘的落差小，层内金属含量分布相对均匀，成分起伏较小，因而使电化学腐蚀倾向降低，有效提高镀层的耐腐蚀性能。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
