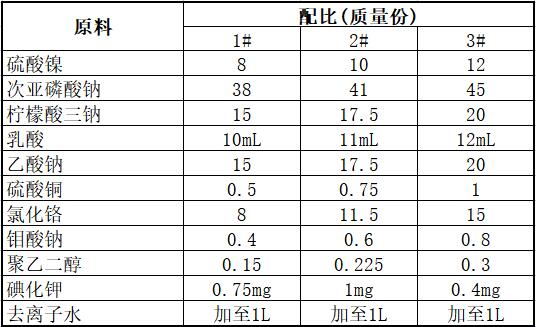

[原料配比]
[制备方法]
先用去离子水分别溶解原料，然后在搅拌条件下把硫酸铜、柠檬酸三钠、乙酸钠、乳酸、聚乙二醇、次亚磷酸钠、稳定剂碘化钾、氯化铬、钼酸钠依次加入硫酸镍溶液中，稀释到接近要求浓度，用氨水调整化学镀镍溶液的pH值至4.6～6、再稀释到接近要求浓度，在室温下静置10h，然后过滤，完成镀液的配制过程。
[产品应用]
本品主要应用于合金的化学镀。
将合金钢板经砂纸打磨、碱性除油、清水彻底冲洗、15％盐酸中酸洗30s、清水彻底冲洗、1.5％盐酸中活化30s，去离子水冲洗后，立即放入上述镀液中施镀20min，取出放入含聚乙二醇与柠檬酸三钠的60℃去离子水溶液中清洗3min，浸泡1min，立即放入镀液中再施镀20min，如此反应4次，在低碳钢板上得到16μm的均匀、致密、光滑的镍磷多元合金镀层，将镀层在5％NaCl溶液中浸泡30d后，观察不到腐蚀，用称重法测腐蚀实验前后的质量，失重为零。
[产品特性]
本品获得的化学镀镍层为非晶态的均匀、光亮、平滑致密、结合力强的镀层。镀层的脆性较镍磷二元合金得到改善。镀液稳定性好，镀层致密度高，镀层中较高的铜含量可以使镀层免遭海生物的吸附。镀层在海水中的耐蚀性优于铜基合金，克服了其他方法制备的镍基合金的易点蚀的缺点。在海水腐蚀环境下，钱层的耐蚀性优于电镀锌镍层，是一种理想的替代电镀镉层的化学镀层。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
