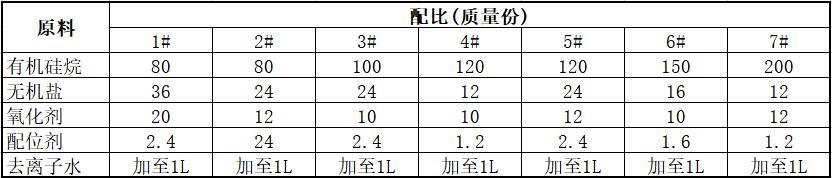

[原料配比]
[制备方法]
将有机硅烷滴加到pH值为3.0～4.0去离子水中，在20～30℃条件下搅拌4h；将无机盐、氧化剂和配位剂用去离子水溶解；将上述两种水溶液混合搅拌1～2h，即获得稳定的无铬预处理液。
[原料介绍]
该无铬预处理液的pH值为3～4，通过无机酸进行调节。
所述的有机硅烷为γ—缩水甘油醚氧丙基三甲氧基硅烷和γ—甲基丙烯酰氧基丙基三甲氧基硅烷，按有效含量的质量比（1～4）：1配制而成。
所述的无机盐为硝酸铈和钼酸钠，按有效含量的质量比（1～4）：1配制而成。所述的氧化剂为双氧水。
所述的配位剂为硼酸。
所述的无机酸为硝酸或硫酸。
[产品应用]
本品主要应用于无铬预处理液。
[产品特性]
本品能在形成无机金属化合物沉淀膜的基础上再形成一层三维网状的致密有机硅烷阻隔层。由于有机硅烷的加入，不仅能增加钝化膜与镀锌层的结合力，还能提高钝化层的耐蚀性、耐洗刷性和耐磨性，而且不会影响表面预处理后有机涂料的涂覆处理，完全能够满足彩涂工艺的需求。本品预处理工艺稳定可行，可利用现有的钝化设备、钝化工艺。本品不含任何价态的铬，是一种环保型钝化液，对环境无任何污染，对人体无害。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
