用于清洗中央空调主机的除垢除锈剂

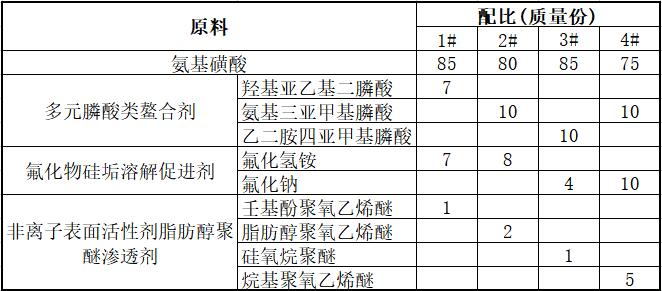

[原料配比]

[制备方法]

    将各组分混合均匀即可。
[原料介绍]

    所述多元膦酸类整合剂可选择羟基亚乙基二膦酸、氨基三亚甲基膦酸、乙二胺四亚甲基膦酸中的任意一种。

    所述氟化物硅垢溶解促进剂可选择氟化钠、氟化氢铵的任意一种。

    所述非离子表面活性剂脂肪醇聚醚渗透剂可选择壬基酚聚氧乙烯醚、脂肪醇聚氧乙烯醚、硅氧烷聚醚、烷基聚氧乙烯醚中的任意一种。

    本品包括固体混合物和液体缓蚀剂，所述缓蚀剂是由乌洛托品、苯胺、甲基苯并三氮唑按质量比2：2：1混合制备而成。该缓蚀剂在所述固体混合物与水混合配成酸洗液时按水量的0.3％添加到酸洗液中。

[产品应用]
    本品主要应用于中央空调主机冷凝器、吸收器、蒸发器、换热器铜管清除水垢、锈垢，也可用于其他铜质换热设备的除垢、除锈清洗。

    本品的使用方法：

（1）用少量水将本品的固体混合物溶解后投入配液箱中混匀；或直接将本品的固体混合物投入配液箱中搅拌溶解，同时按比例添加缓蚀剂，用循环清洗泵注满被清洗设备，按确定的清洗工艺清洗。可采用强制循环法、浸泡法。

（2）配比浓度：视水垢厚薄程度，每100L水投加本品的固体混合物3～10kg，投加缓蚀剂0.3kg。

（3）清洗时间：一般为2～8h，最长不超过12h。要缩短除垢时间可适当增加温度，但不能超过60℃。

（4）除垢结束后，可用中和剂中和，并用清水漂洗30min。
[产品特性]

（1）能溶解碳酸盐、硅酸盐、硫酸盐以及铁氧化物等各种水垢、锈垢。除垢剂中的固体有机酸酸度强，能快速与碳酸盐水垢反应。利用高效渗透剂先对被清洗固体表面润湿，使酸洗液能渗透到垢层内部，在垢层基底上反应，以剥离、去除污垢，加快除垢速度。复配的螯合剂对成垢性阳离子钙、镁以及铁等金属离子有较强的鳌合能力，对这些金属的难溶盐垢类如硫酸钙、硅酸镁等进行螯合、软化、分散，并将之清除，可以有效地解决无机酸对非碳酸盐水垢的清洗难题。本品对碳酸盐水垢的除垢率可达100％，对硅酸盐水垢、铁氧化物的除垢率可达70％以上，对硫酸盐水垢的除垢率可达40％以上。

（2）对金属腐蚀率极低。本品由于复配了高效缓蚀剂，且有机多元膦酸类螯合剂对金属有缓蚀作用，因此，对紫铜、黄铜等中央空调主机常用材料以及碳钢材料有较强的级蚀性能，其腐蚀率较一般无机酸类除垢剂低几倍，甚至几十倍，大大低于化学清洗质量标准。同时缓蚀剂还可以有效地抑制碳钢的析氢能力以及Fe＋的加速腐蚀能力，在除垢过程中可以有效地保护设备，保证设备的安全，因此本品尤其适用于中央空调主机这类铜管管壁极薄的设备。

（3）除垢时，不会与无机酸除垢剂一样产生酸雾及有害气体，对环境以及操作人员的危害大大降低。

（4）相对一般有机酸除垢剂，常温时即有较快的除垢速度，在温度不大于60℃时清洗，能进一步加快除垢速度。

（5）相对目前较接近的其他类具有更好的除垢效果。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
