高效多功能金属除油除锈液

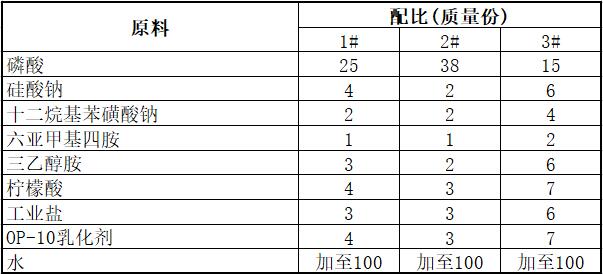

[原料配比]

[制备方法]
    将原料分别按配方量盛装在耐酸容器中，再将原料分别溶于水中，制成半成品的水溶液原料，水的用量以能够化开原料为准，各原料与水的溶化温度为：

（1）磷酸在常温下用清水溶化，搅拌均匀，制成磷酸水溶液，待配；

（2）硅酸钠用25～35℃温水溶化，搅拌均匀，制成硅酸钠水溶液，待配；

（3）十二烷基苯磺酸钠用80～90℃热水溶化，搅拌均匀，制成十二烷基苯磺酸钠水溶液，待配；

（4）六亚甲基四胺用25～35℃温水溶化，搅拌均匀，制成六亚甲基四胺水液，待配；

（5）三乙醇胺用45～55℃温水溶化，制成水溶液，搅拌均匀，制成水溶液，待配；

（6）柠檬酸用25～35℃温水溶化，制成水溶液，搅拌均匀，制成水溶液，待配；

（7）工业盐用25～35℃温水溶化，制成水溶液，搅拌均匀，制成水溶液，待配；

（8）OP-10乳化剂用80～90℃热水溶化，搅拌均匀，制成水溶液，待配；

    将上述制成水溶液的半成品待配原料，按照后一项与前一项混合配制的次序，依次混合，并按配比加足水量，配制成除油除锈液成品，然后盛装在塑料桶中待用。

[产品应用]
    本品主要用作高效多功能金属除油除锈液。

使用方法：建一个能够加温的池子，池内盛放有除油除锈工作液，将金属工件浸泡在40～50℃的除油除锈工作液中，8～20min，油污和锈斑可自动脱落，除净油污、锈斑的工件，干燥后即可进行后工序的喷涂或刷漆工作。

[产品特性]

（1）能够有效地彻底清除金属表面附着的各种油污、锈斑以及发蓝层、氧化皮，而且清洗后的金属表面能形成一种保护膜，保护金属在一定期间不再生锈氧化。

（2）简化了处理工艺，缩短了处理时间，除净油、锈需8～30min，比盐酸清洗时间短、速度快，而且处理后的金属表面具有一定的缓蚀性能，在室外能保持3～5d或在室内能保持一个月左右不再产生二次氧化锈蚀。同时还具有磷化功能，可当底漆使用，能为金属工件的再加工提供干净稳定的附着面。

（3）对钢铁基体不产生过腐蚀和氢脆，工件表面呈钢灰色。由于本品是由各种不同性能的高分子合成原料所产生的协同效应，因此，不产生酸雾和有害气体，而且使用过的溶液废水经回收、沉淀、过滤后可重复使用。

（4）本品不含任何强酸、强碱和有机溶剂，无毒、无腐蚀、对环境无污染；对人体无任何刺激、无损害；而且稳定性好，不变质、无挥发、不燃不爆，使用安全可靠。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
