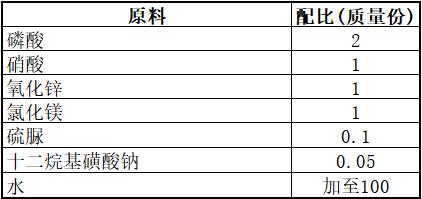

[原料配比]
[制备方法]
将磷酸和硝酸依次加入水中搅拌均匀后，再将氧化锌用水调成糊状后，缓缓加入上述混合酸液中，边加边搅拌，使其充分反应，生成磷酸二氢锌和硝酸锌溶液，然后依次加入氯化镁、硫脲、十二烷基磺酸钠，边加边搅拌，使其溶解，混合均匀，最后加足水量，搅拌均匀，静置数小时即可使用。
[产品应用]
本品主要用作钢铁低温快速除锈磷化防锈液。
[产品特性]
（1）本品组方和工艺简单，功能齐全，性价比高。
（2）本品可在12～35℃低温条件下使用，只需0.5～3min即可快速成膜，膜为赭石色，膜厚1～3μm，膜重1～6g／㎡，室内存放一年不生锈，耐盐雾性优异。
（3）本品成膜速度快，防锈性能好。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
