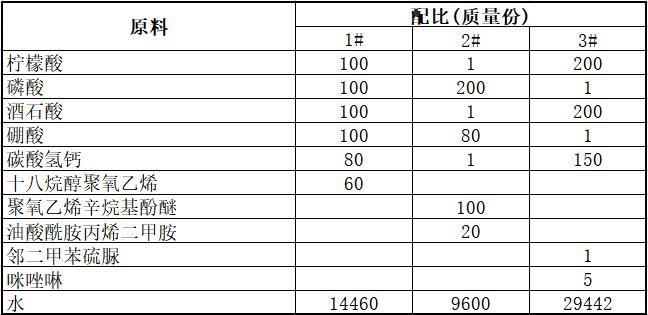

[原料配比]
[制备方法]
将各组分溶于水，混合均匀即可。
[产品应用]
本品主要应用于金属的除锈。
（1）除油工序，采用常规工序对钢铁构件进行除油；
（2）除锈工序，在20～45℃下，将该除锈防护液和工序（1）处理后的钢铁构 件的表面接触10～50min，进行除锈、清除氧化皮；
（3）清洗工序，使用0.3MPa压力的常温水对工序（2）处理后的钢铁构件进行清洗； （4）烫洗工序，使用60～90℃的热水对工序（3）处理后的钢铁构件烫洗 1~2min;
（5）防护工序，在20～45℃下，将该除锈防护液和工序（4）处理后的钢铁构 件接触15～30min，进行表面防护；
（6）干燥工序，用常规方法使钢铁构件表面干燥。
[产品特性]
本除锈防护液，能够把钢板上的锈和热轧板上的氧化皮彻底清除干 净，并且用本除锈防护液处理钢铁部件后，在部件表面形成一层大约8μm厚的网状结 构的防护膜，经盐雾箱试验达240h不锈，在室内存放2年以上不锈；对钢铁进行防护 后再喷漆或喷塑，漆膜与网状结构的防护膜网孔填充啮合，具有极强的附着力，经盐 雾箱试验1000h以上不起泡、不生锈、不脱落，在露天可达10年以上不锈。本除锈防 护液水溶性、多效能，在对钢铁部件处理的整个工艺中，不产生有害气体，不排放有 害废渣，对人体无毒无害，对大气、土壤、水体、设备等无腐蚀、无污染公害。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
