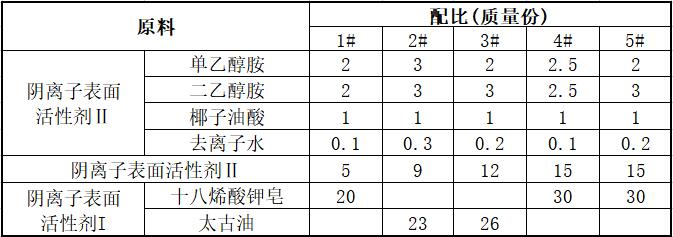

[原料配比]

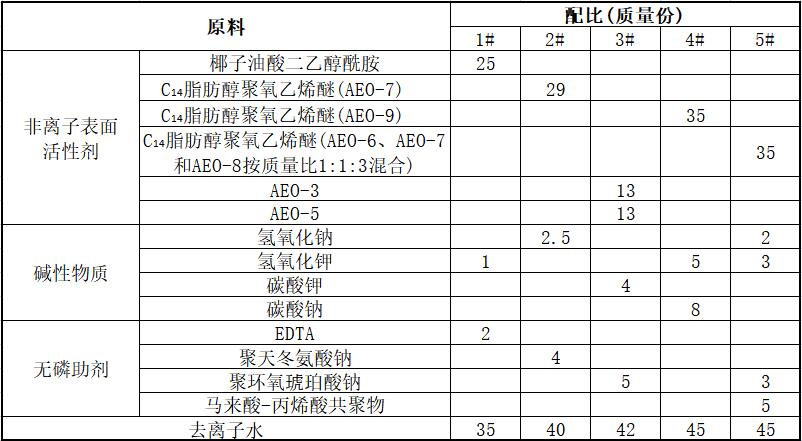

续表
[制备方法]
将20～30质量份阴离子表面活性剂I、5～15质量份阴离子表面活性剂II和10～35质量份非离子表面活性剂混匀，得到A液；将2～8质量份无磷助剂、1～8质量份碱性物质和35～45质量份水混匀，得到B液；将A液与B液混匀，于40～120℃搅拌，得到所述无磷金属清洗剂。所述搅拌优选搅拌速度为40～100r／min，搅拌时间为6～20h。
[产品应用]
本品是一种无磷金属清洗剂。
将制备得到的无磷金属清洗剂用去离子水稀释至质量分数为3％的溶液，对金属加工试件进行清洗，清洗温度为65～85℃，清洗时间为3min，测得所制备的无磷金属清洗剂的清洗能力＞98％，漂洗性良好，无可见残留物。
[产品特性]
本产品具有清洗度高、防锈性强、低泡、低温清洗性能，可同时清洗有色金属和黑色金属，工艺简单、制备成本低、用途广泛，在原料配方中不含磷酸盐和亚硝酸盐，也不含难生物降解表面活性剂和烷基酚聚氧乙烯醚，无毒无害，无人体皮肤过敏和眼刺激反应，对生态环境无污染。
本文转载自《金属表面处理剂配方与制备手册》编著 李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
