水基绿色金属清洗剂

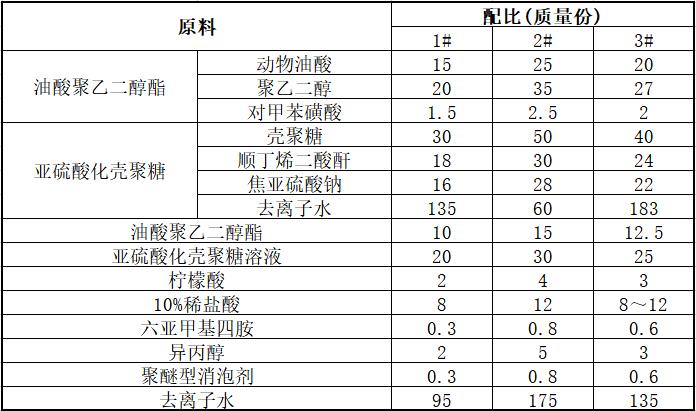

[原料配比]

[制备方法]

（1）油酸聚乙二醇酯的制备：按照质量份将15～25份动物油酸与20～35份聚乙二醇、1.5～2.5份对甲苯磺酸在干燥、无水的反应器内混合，并搅拌加热到110～120℃，保温3.5～4h，得到油酸聚乙二醇酯。

（2）亚硫酸化壳聚糖的制备：按照质量份将30～50份壳聚糖和18～30份顺丁烯二酸酐在干燥、无水的反应器内加热到70～80℃，搅拌混合30～50min，然后升温到90～95℃，保温2～3h，降至40～50℃室温后，在搅拌下慢慢加入60～180份去离子水，搅拌均匀后在30～40min内缓慢加入16～28份焦亚硫酸钠与35～50份去离子水形成的溶液，然后在40～50℃保温反应1.5～2h，降温到25～30℃，所得产物为亚硫酸化壳聚糖溶液。

（3）水基绿色金属表面清洗剂的配制：将10～15份油酸聚乙二醇酯、20～30份亚硫酸化壳聚糖溶液与2～4份柠檬酸、8～12份质量分数为10％的稀盐酸、0.3～0.8份六亚甲基四胺、2～5份异丙醇、0.3～0.8份聚醚型消泡剂和95～175份去离子水混合搅拌均匀，得到水基绿色金属表面清洗剂。

[原料介绍]

    所述动物油酸的外观为淡黄色透亮油状液体，酸值为190～202mgKOH／g，皂化值为195～205mgKOH／g，碘值为80～100gI2／100g，凝固点小于4℃，水分含量小于0.5％。

    所述聚乙二醇单甲醚的平均分子量为600～800。

    所述壳聚糖的脱乙酰度大于85％，黏度为250～350mPa·s，可溶于水。

[产品应用]
    本品主要应用于各种金属材料及制件加工前后的表面清洗、去污、除锈、防锈等处理。

[产品特性]
    本产品与传统水基金属清洗剂相比，独特之处在于制备了具有洗涤、脱脂、防锈功能的油酸聚乙二醇酯和亚硫酸化壳聚糖，以此为主要组分，与其他成分复配，制备了一种水基绿色金属清洗剂，具有清洗效率高、清洗速度快以及兼具清污、除锈、防锈等功能；本产品中的油酸聚乙二醇酯和亚硫酸化壳聚糖具有很好的乳化油脂、润湿的能力，使用后容易降解和处理，对环境污染小。油酸聚乙二醇酯的分子结构中长链疏水性烃基容易附着在金属表面，起到隔离水分，防止二次生锈的作用。


本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
