水基强力金属清洗剂

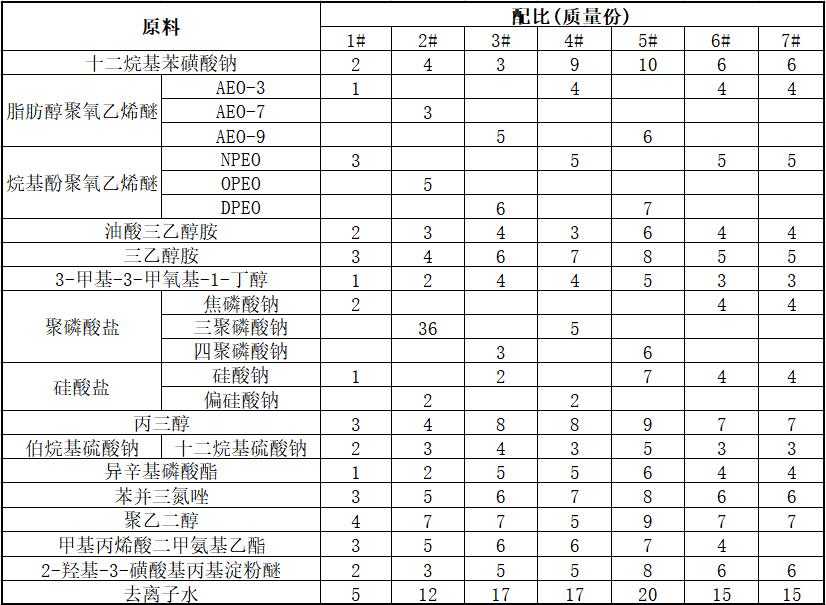

[原料配比]

[制备方法]

（1）将十二烷基苯磺酸钠、脂肪醇聚氧乙烯醚、烷基酚聚氧乙烯醚和油酸三乙醇胺加入至丙三醇中，升温至60～80℃，搅拌均匀；冷却后，得到混合物I；升温过程采用程序升温，每0.5h升温10℃。

（2）在混合物I中加入三乙醇胺、3—甲基—3—甲氧基—1—丁醇、聚磷酸盐和硅酸盐，在搅拌下于60～80℃保持2～4h，冷却后，得到混合物II。

（3）在混合物II中加入伯烷基硫酸钠、异辛基磷酸酯、苯并三氮唑和聚乙二醇，在搅拌下于60～80℃保持1～3h，冷却后，得到混合物II；保温过程的真空度为-0.08~-0.1MPa。

（4）在混合物皿I中加入甲基丙烯酸二甲氨基乙酯、2—羟基—3—磺酸基丙基淀粉醚和去离子水，升温至50～70℃，搅拌均匀，冷却后，得到清洗剂。

[产品应用]
    本品是一种水基金属清洗剂。
[产品特性]

（1）多聚磷酸盐作为多价鳌合剂，所形成的鳌合物不会从水溶液中沉淀出来，与十二烷基苯磺酸钠等表面活性剂具有明显的协同作用，二者复配不仅比单用其中一种的清洗效果有大幅提高，还具有缓冲、分散、促进乳化等作用。硅酸盐在水中会发生水解，生成的硅酸不溶于水，而以胶束结构悬浮在槽液中，此种溶剂化的胶束对固体污垢的粒子具有悬浮和分散能力，对油污有乳化作用，有利于防止污垢在工件的表面再沉积。

（2）脂肪醇聚氧乙烯醚、烷基酚聚氧乙烯醚、伯烷基硫酸钠三种表面活性剂协同作用，促进清洗剂与金属表面的浸润、渗透、分散、洗净及乳化脱脂除油的效果。一方面能够分散，扩散金属表面油污，使油污乳化，与金属表面相脱离；另一方面可以浸渍、渗透到金属分子里，活化金属表面基体，使清洗剂能够更深入地钻到锈迹、氧化层中，与之发生反应，有效除锈。由于三种表面活性剂性能互补，相互配合，拥有很好协同效应，大大提高了清洗剂洗净、乳化、脱脂除油的能力。同时本产品易溶于水，残留液易清洗。

（3）本产品具有极强的清洗性能和较长的缓蚀周期，无残留，不造成变色，不产生腐蚀斑点等，且环保低泡，不含磷、亚硝酸钠等物质，其废液处理容易，不会对环境造成污染。

（4）本产品中的甲基丙烯酸二甲氨基乙酯不仅促进了表面活性剂在金属表面形成紧密吸附膜，还增强了清洗剂的润湿溶解和清洗力，使得本产品具有良好的清洗性能和防锈功能。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
