冷轧硅钢板用清洗剂

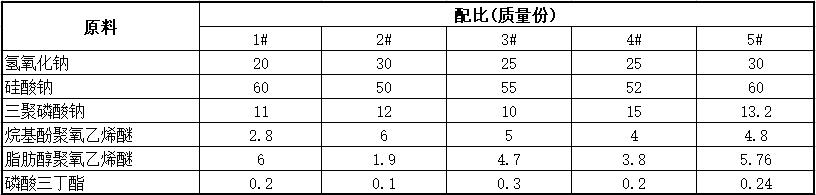

[原料配比]

[制备方法]
    将上述原料混合均匀，密封包装，即为成品。

[原料介绍]

    本清洗剂中加入氢氧化钠，是因为硅钢轧制油由少量的动植物油（或合成脂）和大量的矿物油组成，氢氧化钠能和黏附在钢板上的动植物油发生皂化反应，生成肥皂和甘油而很好地溶解在清洗剂中，从而使硅钢板上的动植物油除去。氢氧化钠含量低于20％时，皂化反应不能充分进行，达不到要求的除油效果，大于30％时，溶液的pH值太高，容易对硅钢板造成腐蚀。

    硅酸钠具有良好的乳化作用，利用硅酸钠能有效地除去硅钢板表面的矿物油。硅酸钠含量低于50％时，乳化效果差，高于60％时，容易在钢板表面形成一层难于洗去的SiO₂膜，使硅钢板的清洗质量下降。

    三聚磷酸钠能和硬水中的Ca^2＋、Mg^2＋发生配位作用，并能结合溶解在清洗剂中的其他金属离子，同时能将黏附在钢板表面的SiO₂膜洗去，以提高清洗效果。三聚磷酸钠含量低于10％时效果差，高于15％时清洗效果增加不明显。

    本清洗剂中选用的烷基酚聚氧乙烯醚和脂肪醇聚氧乙烯醚的HLB值为13～15，用量均为1％～6％。它们都是表面活性剂，能降低清洗剂的表面张力，增加清洗剂的表面活性和清洗效果，两种表面活性剂的联合使用可大大提高清洗剂的脱脂效果。表面活性剂加入量高于6％时溶液泡沫太多，低于1％时清洗效果差。

    本清洗剂中还需加入微量的磷酸三丁酯，用量为0.1％～0.3％就能有效地消除清洗过程产生的泡沫。

[产品应用]
    本清洗剂专用于清洗冷轧硅钢板，采用浸渍脱脂或喷淋脱脂方式均可，也适用于其他钢材的化学清洗。

    本清洗剂工作时浓度采用2.5％～4％为宜，工作时溶液温度在45～65℃就能通过浸溃或喷淋有效地除去硅钢板表面的油污，洗净率可达98％以上。本清洗剂工作时液体温度低于其他清洗剂的工作温度，这在生产的过程中易于组织实施，且可大大节省能耗。

[产品特性]
    本清洗剂使用时安全无毒，性能稳定，使用中不会在设备或管道中产生结垢，可提高设备和管道的使用寿命。本清洗剂润湿性能和乳化性能好，载油污能力强，使用寿命长。

本文转载自《金属表面处理剂配方与制备手册》编著    李东光
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
