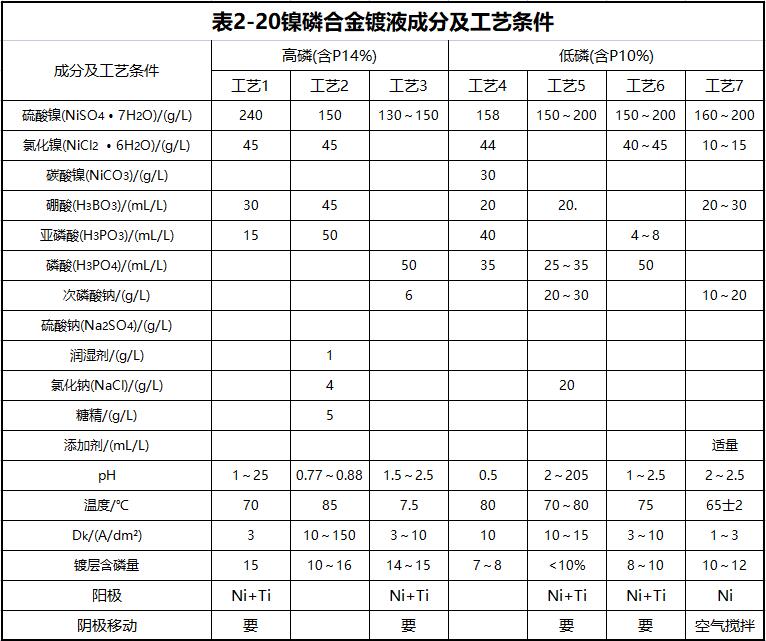

（1）镀液成分及工艺条件（表2-20）
注：工艺7添加剂航天部609所研制，用于抑制次磷酸盐氧化为亚磷酸。
（2）镀液配制和维护
①配制方法
a.称取计量的镍盐和稳定剂加入槽液中，加热水搅拌下使之溶解。
b.称取计量的硼酸，用热水在另一容器中溶解后用滤布滤入槽液中。
c.在槽中直接加入计量的磷酸与亚磷酸，搅拌均匀。
d.将润湿剂、糖精等分别用热水溶解后，搅拌之下慢慢加入镀槽中。
e.调整槽液pH值，加水至所需体积后即可试镀。
②维护应注意点
a.镀液中pH对亚磷酸的还原速度影响很大。因此注意严格控制其pH一定要在工艺规范内，pH过低，亚磷酸不被还原，镀液便会严重析氢，电流效率低。
b.镀液中含有少量氯离子时，亚磷酸还原速度便会加快，有利于提高镀层磷的含量。
c.要提高镀液中亚磷酸含量，需加入一定浓度络合剂，将部分镍络合，防止亚磷酸镍沉淀析出。但络合剂也不可过多加入，否则镍离子大量络合，析出困难，电流效率便会低。
d.阳极可采用镍阳极和不溶性阳极联合使用，其面积比为3：1。
e.稳定剂为不饱和烃的羟基羧酸，是用来稳定亚磷酸，防止它被氧化性物质（如氧）的氧化。同时也可以防止氢氧化物沉淀产生。
本文转载自《合金电镀工艺》编著 曾祥德
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
