电镀实战经验：关于哈氏槽试片-易镀表面处理

回答

哈氏片试验是电镀行业快速排查镀液问题的核心手段，被称作电镀工作者的检测利器。它能直观检测镀液杂质、分散与覆盖能力，标定可用电流密度，精准判断添加剂状态。本文详细讲解标准打片操作流程、合格试片标准，以及现场快速比对判故的实用方法。

哈氏片试验是电镀工作者的眼睛，是我们排查镀液故障的利器，我们可以利用它来检查镀液是否有杂质污染，了解镀液的分散能力（使镀层金属在零件的表面能够均匀沉积的能力）和覆盖能力（使零件深凹处镀上镀层金属的能力），确定镀液的可操作电流密度范围，甚至可以用它来调整镀液成分的组成。当然，我们最常用的功能还是通过哈氏片来判断镀液添加剂的补充规律，现场快速对镀液异常进行调整。

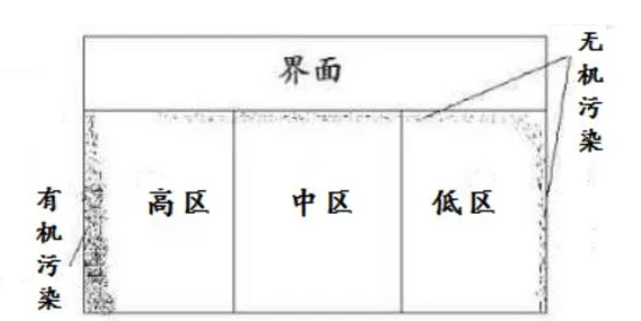

打哈氏的步骤

哈氏片操作简单、见效快速，是电镀现场调控镀液、预防生产异常的关键方法。通过规范打片、对比试片高低区镀层状态，就能精准判断添加剂盈亏、镀液性能优劣。熟练掌握这项技术，能高效解决镀液故障，稳定电镀品质，有效降低生产损耗。

1、将黄铜片（一般是100mm*65mm规格）用1000目的砂纸均匀打磨，或在除油液中除好油，水洗干净后放入10%的稀硫酸中待用。

2、如上图所示，阳极处放阳极板，阴极处放硫酸活化后的水洗干净的铜片（金哈氏片用白铜片或镀好镍的铜片），金、镍、铜药液温度55℃，银、锡药液室温。有的哈氏槽槽体本身有加温棒，直接插上电加热，用温度计观察即可。溶液倒入至哈氏槽267ml标记处或250ml标记处。红色的线是阳极线，上面的金属夹子夹住阳极块，黑色的线是阴极线，用上面的夹子夹住铜片，注意夹子接线的那半边要放在内侧。

3、打开整流器，设定时间是3-5分钟，电流大小方面，镀镍、镀金设定2A，镀锡、镀银设定1A，镀镍一般都要搅拌，可以接上气泵，也可以用玻璃棒搅动。设定时间到后整流器警报声响，关掉电流，将镀好的哈氏片取出，水洗干净并用吹风机吹干。

4、多次试验时，每次试验所取药液的体积应当相同。使用不溶性阳极时，药液1-2次后就应当更换新的药液。如果是可溶性阳极，最多2-4次后就应更换。在测试添加剂的影响时，最好每片都更换药液。
