• 工艺类型

  ：

• 氰化物镀锌

  ：镀层均匀细腻，但氰化物有毒，逐步被淘汰。

• 无氰镀锌

  ：使用锌酸盐、氯化物等体系，环保性更高。

• 操作条件

  ：
• 镀液成分：氧化锌、氢氧化钠（锌酸盐体系）或氯化锌、氯化钾（氯化物体系），添加光亮剂、走位剂。
• 温度：常温或低温（20~50℃）。
• 电流密度：1~10 A/dm²，根据镀层厚度调整。

• 后处理（钝化）

  ：

• 白色钝化

  ：使用铬酸盐（如三价铬或六价铬溶液），形成无色或淡蓝色钝化膜，耐蚀性较好（六价铬因环保问题被限制）。

• 无铬钝化

  ：采用钛盐、硅酸盐等替代工艺，环保但耐蚀性略差。
• 镀锌层易氧化，需通过钝化形成保护膜，常见类型：

2. 镀镍白（装饰性白镍）

应用：铜、铁等基材的装饰性镀层（如卫浴五金、首饰），表面光亮如镜面，可直接作为外观层。

• 工艺类型

  ：

• 半光亮镍 + 光亮镍

  ：先镀半光亮镍（无硫，镀层电位高），再镀光亮镍（含硫，电位低），形成双层镍结构，提高耐蚀性。

• 全光亮镍

  ：直接使用含光亮剂的镀液，一步成镜。

• 操作条件

  ：
• 镀液成分：硫酸镍（主盐）、氯化镍（阳极活化剂）、硼酸（pH 缓冲剂），添加有机光亮剂（如炔醇类、醛类）。
• 温度：50~65℃（较高温度提高镀液导电性和镀层光亮度）。
• 电流密度：2~8 A/dm²，需配合阳极袋（防止镍泥污染）。

3. 镀锡白（哑光锡或光亮锡）

应用：电子元件（焊盘）、食品级容器（锡的安全性高），哑光锡呈银白色，光亮锡接近镜面。

• 工艺类型

  ：

• 酸性镀锡

  ：硫酸亚锡 + 硫酸体系，镀层光亮，沉积速度快。

• 碱性镀锡

  ：锡酸钠 + 氢氧化钠体系，镀层均匀，适合复杂件。

• 操作条件

  ：
• 酸性镀锡：温度 20~40℃，电流密度 1~5 A/dm²，需添加抗氧化剂（如抗坏血酸）防止 Sn²+ 氧化。
• 碱性镀锡：温度 60~80℃，电流密度 0.5~3 A/dm²。

4. 其他白色镀层

• 镀银

  ：成本高，用于高端装饰或电子元件（如触点），需防变色处理（涂覆保护剂）。

• 镀铑

  ：贵金属镀层，硬度高、耐磨性强，呈亮白色，用于首饰或精密仪器。

• 合金镀层

  ：如锌镍合金（银白色，耐蚀性优于镀锌）、锡钴合金（装饰性白亮镀层）。

三、后处理（提升性能与外观）

1. 水洗与干燥

• 电镀后用清水彻底清洗，避免残留镀液腐蚀镀层；干燥方式包括热风烘干、离心甩干或自然晾干。

2. 钝化 / 封闭

• 镀锌、镀镉等活泼金属需钝化（如白钝化），镀镍、镀锡等可涂覆透明封闭剂（如有机硅树脂），增强耐蚀性和光泽度。

3. 抛光（可选）

• 对装饰性镀层（如白镍）进行机械抛光或电解抛光，进一步提升光亮度。

4. 功能性处理

• 如需焊接（如镀锡件），需避免钝化层影响，可选择薄钝化或无钝化工艺。

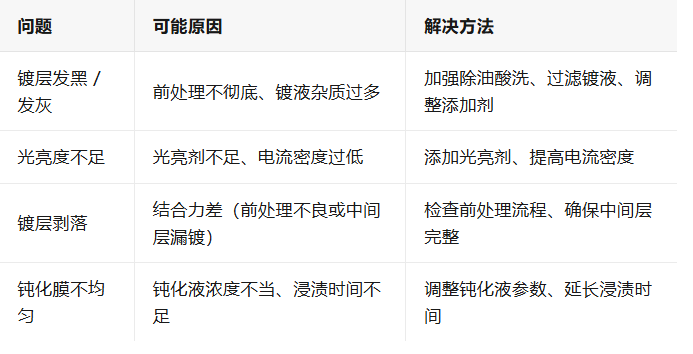

四、常见问题与解决措施
