01、测试参数与实验概况
次亚磷酸钠测试参数
测试方案：采用中磷配方，B,C中次亚更换品牌，其他一致
补加的A剂采用同一批号的A，硫酸镍含量450g/L，温度88°C，pH 4.8，镍离子5.7-6g/L。
周期消耗都用1平方分米每升的承载量
实验条件
全部采用新烧杯，使用水浴加热，避免温度不均匀
所有测试采用10分钟铁片实验，覆盖开缸至六周期对比分析。
实验方法与标准
指标定义
测试涵盖亮度、膜厚、磷含量及杯底上镍情况，微观结晶记录。
02、实验结果对比分析
外观对比
外观上看，金花的颗粒最均匀，其他几个明显大小不一
新特的最细。兴发的和福尔鑫的比较接近

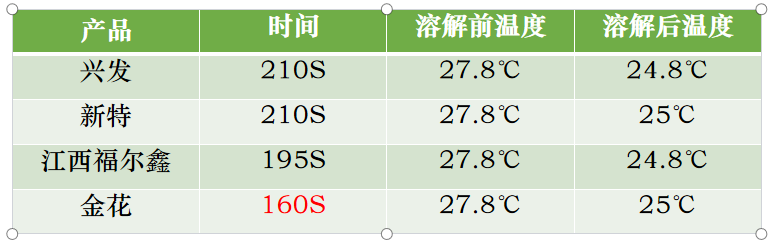

溶解速度对比
溶解速度：水温27.5°C，110ml水，96g次亚
金花的溶解速度最快，福尔鑫的次之，兴发和新特一样，吸热会明显一些

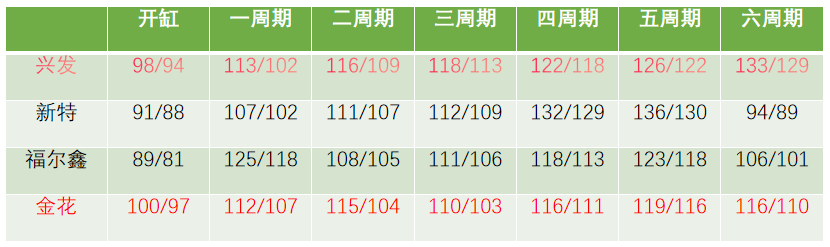

试片亮度对比
十分钟铁片光泽度

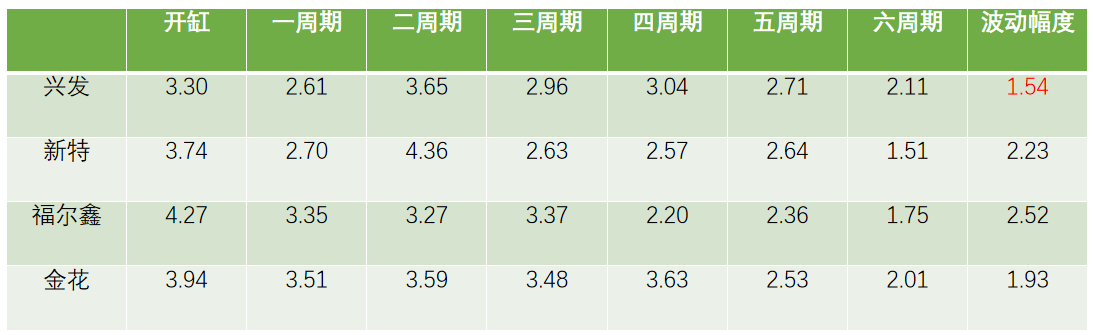

试片镀速对比
十分钟膜厚对比。兴发的镀速相对比较稳定，金花的次之。

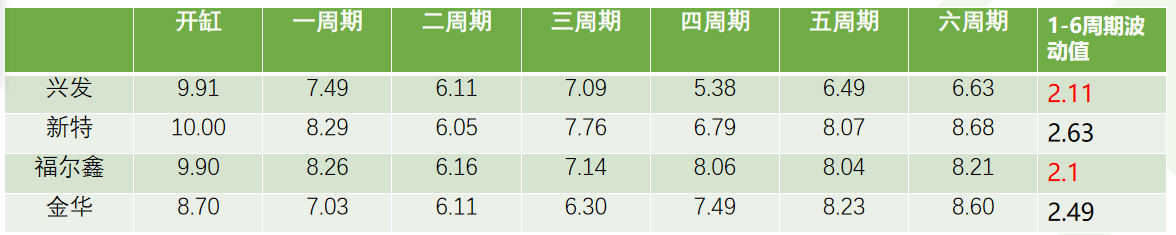

镀层磷含量对比
兴发和福尔鑫的波动最小，其他品牌波动偏大。

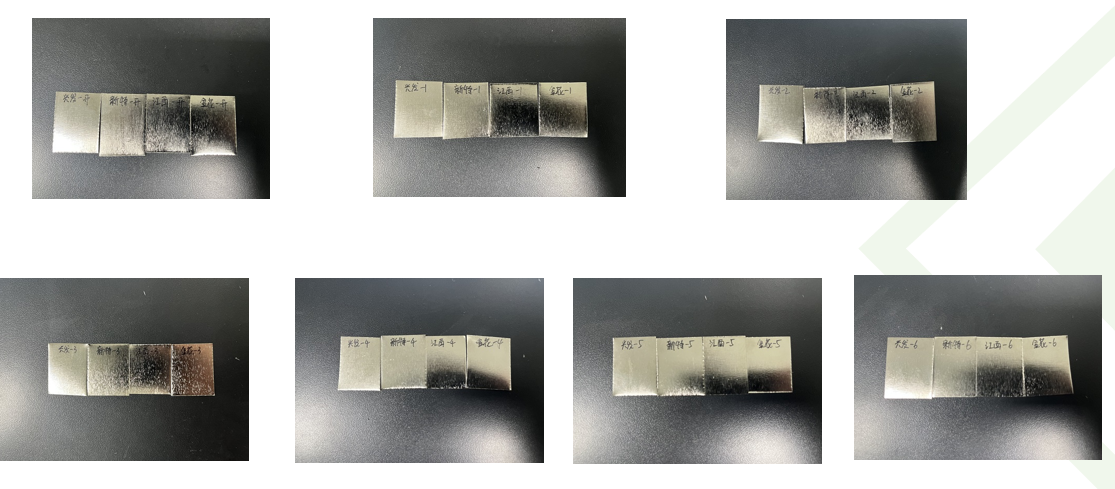

试片外观对比

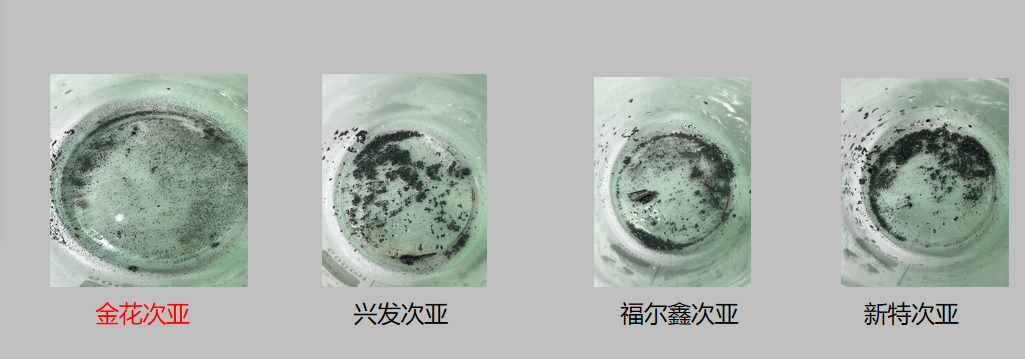

烧杯上镍对比
稳定性方面，金花的表现最好，兴发次之，福尔鑫和新特接近（图片为清洗之前的状态，很多镍渣是消耗片脱落的）

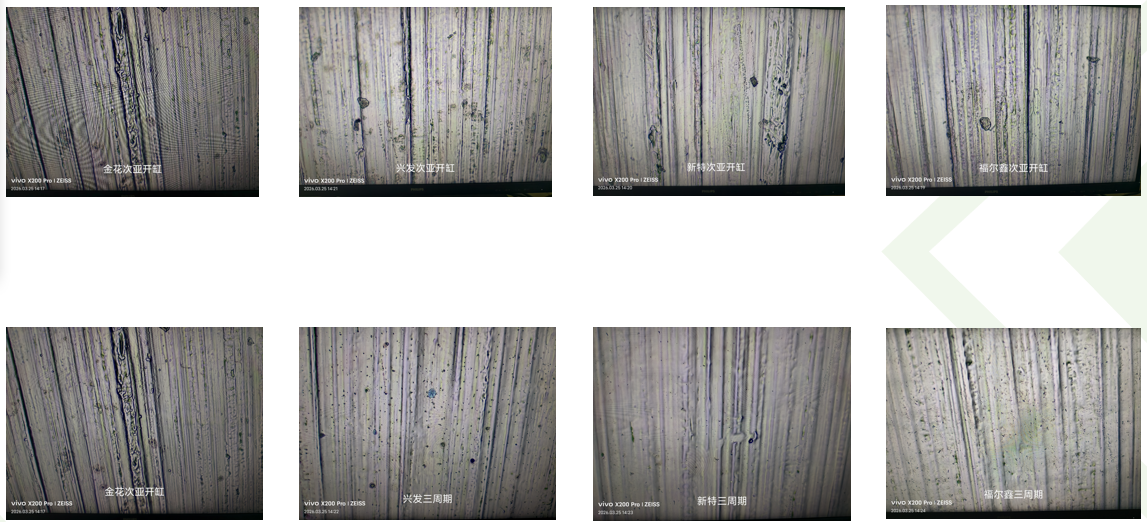

开缸镀层结晶形态
开缸和三周期的试片结晶状态相差不大，都有局部黑点。

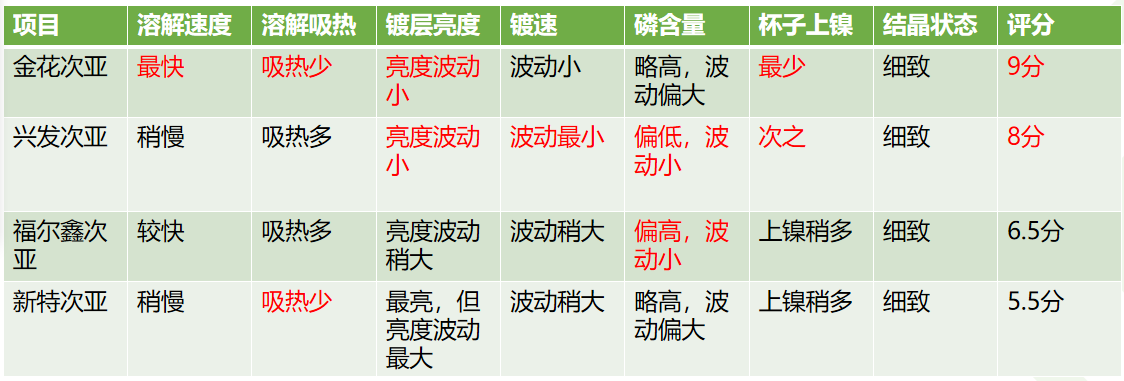

总结
单项第一取1.5分，次之为1分，然后0.5和0分。 总分10.5。
最后结论
追求性能选金花。
追求性价比，选兴发。
对上镍要求不高，比如做轴件，散热器等行业，可考虑其他几个品牌，尤其使用不锈钢槽的。
有配方调整能力的，可选价格低的，增加稳定剂即可。
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
