电镀（Electroplating，又称电沉积 Electrodeposition）是半导体制造中的核心工艺之一。该技术基于电化学原理，通过电解过程将电镀液中的金属离子定向沉积在晶圆表面，从而构建高精度的金属互连结构。

从铝到铜，芯片互连的进化之路：

随着芯片制造工艺不断精进，芯片内部的互连线材料也从传统的铝逐渐转向铜。半导体镀铜设备因此成为芯片制造中的“明星设备”。

铜的优势：铜导线拥有更低的电阻，可以有效降低芯片功耗和成本，同时提升芯片速度、集成度和器件密度。

电镀铜的奥秘：以镀铜为例，电镀液中含有Cu²⁺离子。通电后，电路导通，Cu阳极溶解为Cu²⁺离子进入电镀液，并在电流作用下，沉积到阴极的晶圆表面，形成均匀致密、无缺陷的铜层。

不止于铜，百花齐放的电镀世界：目前，半导体电镀技术已不仅限于铜线的沉积，锡、锡银合金、镍、金等金属也纷纷登场，但铜依然占据着主导地位。

前后道工艺，电镀无处不在：在芯片制造的前道工艺中，电镀需要在晶圆上沉积一层高质量的铜，并结合气相沉积设备、刻蚀设备、清洗设备等，完成铜互连线工艺。而在后道工艺中，硅通孔、重布线、凸块工艺等环节也都离不开电镀技术，用于沉积铜、镍、锡、银、金等金属薄膜。

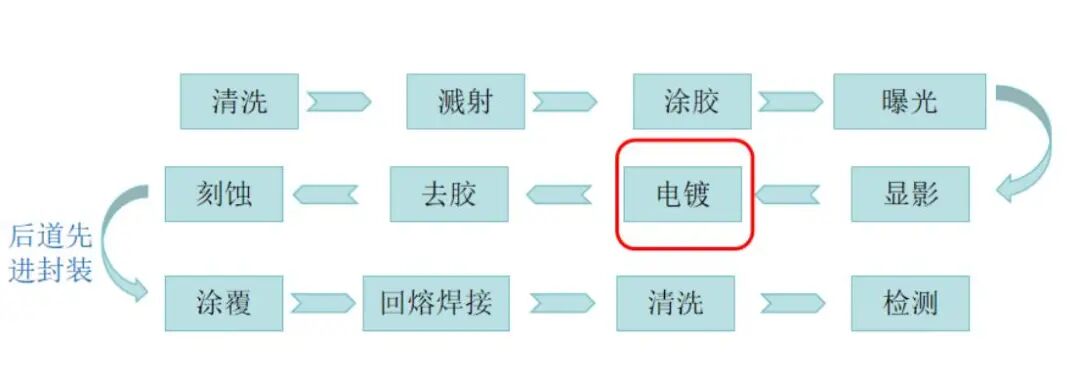

先进封装工序

二、基本电镀流程

电镀工艺看似简单，实则包含多个精密步骤，每个环节都至关重要，直接影响最终镀层的质量和性能。

以下将详细介绍电镀的基本流程：

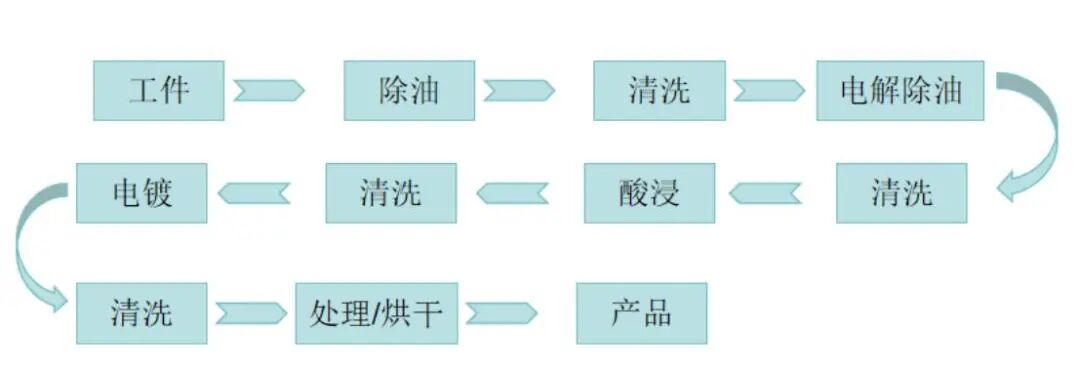

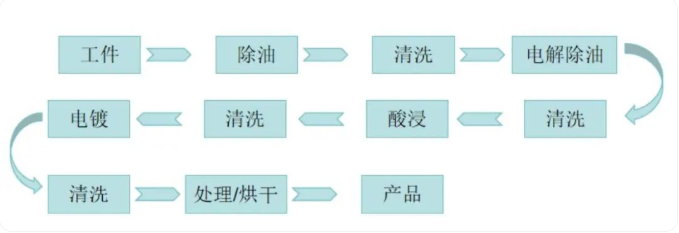

基本流程

1. 前处理：为完美镀层打下基础

电镀前的预处理至关重要，它直接决定了镀层与基材的结合力、均匀性和耐久性。前处理流程根据镀件材质和后续电镀工艺的不同而有所差异，但一般包括以下步骤：

热浸脱脂：利用碱性溶液和皂化反应去除金属表面的油脂和氧化物。常用的碱性药剂包括氢氧化钠、碳酸钠等，但由于环保因素，磷酸盐体系逐渐被淘汰。界面活性剂（乳化剂）则用于分散和乳化油脂，防止其重新附着在金属表面。

电解脱脂：通过电解作用，在阴极产生氢气还原金属，在阳极产生氧气氧化污垢，同时利用气体搅拌作用去除污垢。电解脱脂常与热浸脱脂配合使用，可有效提高脱脂效果。

活化：利用酸洗、酸中和或蚀刻等方法去除金属表面的氧化物和盐，使金属表面活化，提高与镀层的结合力。需要根据不同的金属材质选择合适的酸液和缓蚀剂，避免过度腐蚀。

2.电镀：赋予金属新的“外衣”

上面我们说过，电镀是利用电解原理，在导电体表面沉积一层金属薄层的过程。常见的电镀金属包括镍、铜、铬、锌、银、金等。

镀铜：常用的镀铜工艺包括氰化浴、硫酸浴和焦磷酸浴。氰化浴适合铁和锌合金基材，但因其毒性高、废水处理成本高而逐渐被淘汰。硫酸浴成本低、管理容易，广泛应用于电路板、装饰品等领域。焦磷酸浴曾用于电路板，但因其废水处理麻烦，也逐渐被硫酸浴取代。

镀镍：以硫酸浴为主，瓦兹浴是其代表。氨基磺酸浴具有低应力、高延展性等优点，部分取代了硫酸浴。镍镀层的光泽和平整性主要依赖于镍添加剂，包括光泽剂、柔软剂和湿润剂。

镀金：以氰化浴为主，分为碱性、中性和酸性。镀液中除了金离子，还含有导电盐、平衡导电盐和光泽剂。碱性浴均一性好，中性浴可形成合金镀层，酸性浴则具有优异的封孔性、硬度和耐磨性。

3.后处理：确保镀层持久亮丽

电镀完成后，还需要进行后处理以确保镀层的质量和性能。

清洗：用水清洗镀件，去除残留的电镀液，避免污染后续工序。

干燥：将清洗后的镀件彻底干燥。

检验：对镀件进行外观、厚度、结合力等方面的检验。

转化涂层或喷漆：在某些情况下，需要对镀件进行转化涂层或喷漆处理，以提供额外的保护层。

皮膜处理：可防止镀层变色和抵抗环境污染。

电镀工艺流程复杂，每个环节都需要严格控制，才能获得高质量的镀层。随着科技的进步，电镀技术也在不断发展，为各行各业提供更优质、更环保的表面处理解决方案。

三、电镀设备组成

半导体电镀设备主要由以下几个部分组成

1.电镀槽

用于装载电镀液和被镀半导体的核心部分。

2.电源系统

提供电镀过程所需的稳定电流和电压。

3.温度控制系统

确保电镀液温度稳定，以保证电镀质量。

4.搅拌系统

用于保持电镀液的均匀性和稳定性。

5.控制系统

对整个电镀过程进行监控和控制，确保设备正常运行
