       电镀时,镀件表面形貌不同会导致电流密度不均,边缘电流密度常高于平面和孔内,影响电镀效果。而有机添加剂能解决这一问题,它在电镀液中应用广泛,可控制镀层质量与表面形貌,主要分为加速剂、抑制剂和整平剂,在晶圆铜电镀等场景作用关键。今天我们不妨来看看易镀网分享的这篇文章:电镀液中添加剂的种类与作用分享 。

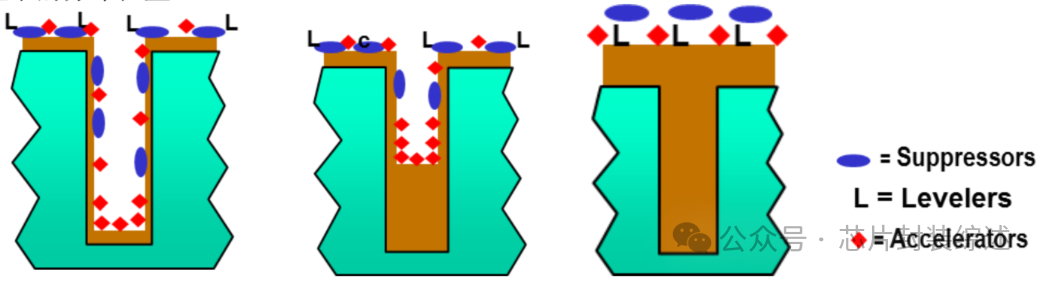

电镀过程,由于镀件表面形貌不同,使各个区域的电流密度不同,如上图所示为模拟电流线分布图,在边缘区域的电流密度偏高于平面以及孔内,因此常采用添加剂控制镀液原子分布密度,从而实现均匀性电镀,如下图所示。


       电镀液中的添加剂分为有机添加剂和无机添加剂,目前使用最为广泛的是有机添加剂。有机添加剂在各种电镀液中应用广泛,对于控制电镀镀层质量和表面形貌起着至关重要的作用。有机添加剂主要分为三种:加速剂(Accelerate)、抑制剂(Suppressor)以及整平剂(Leveler)。以晶圆电镀中的铜电镀液为例进行介绍。
(1)加速剂

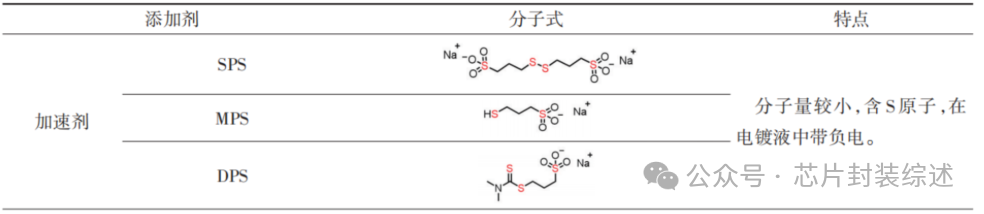

加速剂(accelerator)也可以称为光亮剂或晶粒细化剂,是比较成熟的添加剂,填孔中最常见的是聚二硫二丙烷磺酸钠(bis-(3-sulfopropyl)disulfide,SPS),也有一些镀液采用3-巯基-1-丙磺酸钠(Sodium 3-mercaptopropanesulphonate,MPS)或N,N-二甲基-二硫代羰基丙烷磺酸钠(Sodium 3-[[(dimethylamino)thioxomethyl]thio]propanesulphonate,DPS)。

加速剂一般含有S原子且分子量较小,在镀液中扩散相对较快,加速铜还原决速步:Cu2+→Cu+的反应速率,能够在电镀初期吸附在孔底,降低还原电位,有去极化的作用。在酸铜电镀液中,SPS与MPS之间可以相互转化,反应如下:

加速剂一般是水溶性硫基酸性有机盐,呈负电,在电镀过程中吸附在铜金属表面,并参与电荷转移反应。因为其水溶性的特质,它是三种添加剂中唯一能够到达通孔底部的添加剂,一般吸附在铜表面和通孔底部,使其所在部位沉积速率加快,实现通孔填充。
(2)抑制剂

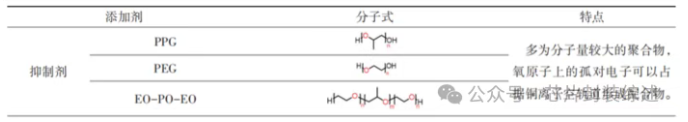

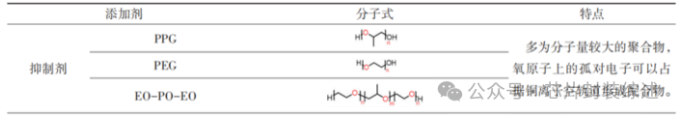

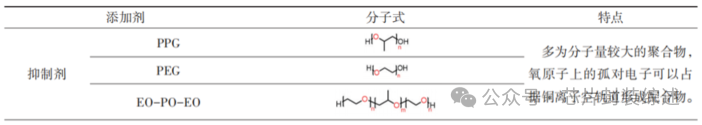

抑制剂(suppressor)是控制铜沉积的关键,一般为分子量较大(>1000)的长链有机聚合物,常见的有聚乙二醇(polyethylene glycol,PEG)、聚丙烯二醇(polypropylene glycol,PPG)以及PEG-PPG共聚物等。

抑制剂对填孔的影响与其分子量密切相关,其特征结构中的π键作为配体可以与Cu2+空的价电子轨道络合。抑制剂一般是含氧聚合物,因其长链形态,常吸附在通孔开口处,以降低通孔开口处的铜离子浓度,从而降低通孔开口处电镀速率,防止通孔提前封口造成空洞缺陷。

在氯离子的帮助下,抑制剂更容易扩散到镀件的表面,在镀铜过程中吸附在阴极上形成薄膜来减弱电流导通,通过阻止铜离子扩散到镀件表面来抑制铜的继续沉积。抑制剂单独使用对沉积的影响很小,与氯离子协同作用可以增加阻挡性及吸附性。

(3)整平剂


         整平剂(leveler)可以被看作是一类特殊的抑制剂,一般是含氮分子,在酸性镀液中带正电,吸附在阴极电流密度较高的凸起区抑制铜沉积达到整平的效果,可以被分为染料类和其他有机胺类。

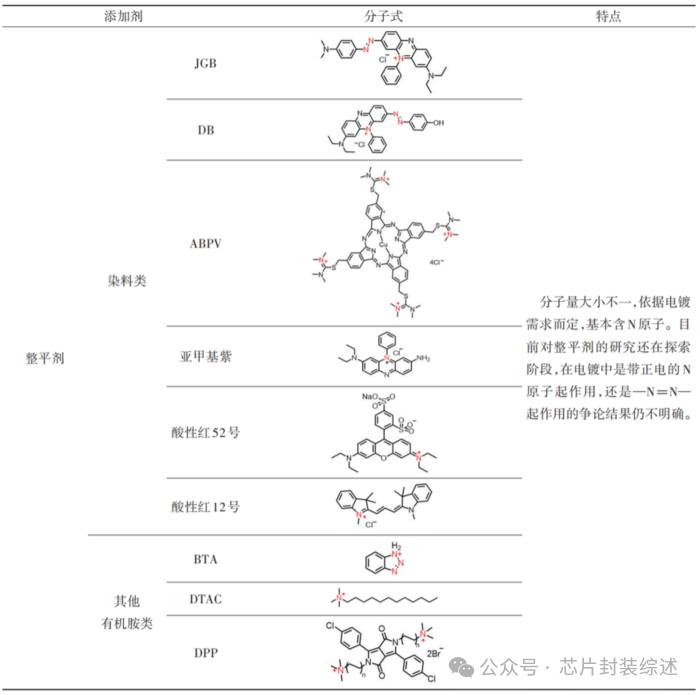

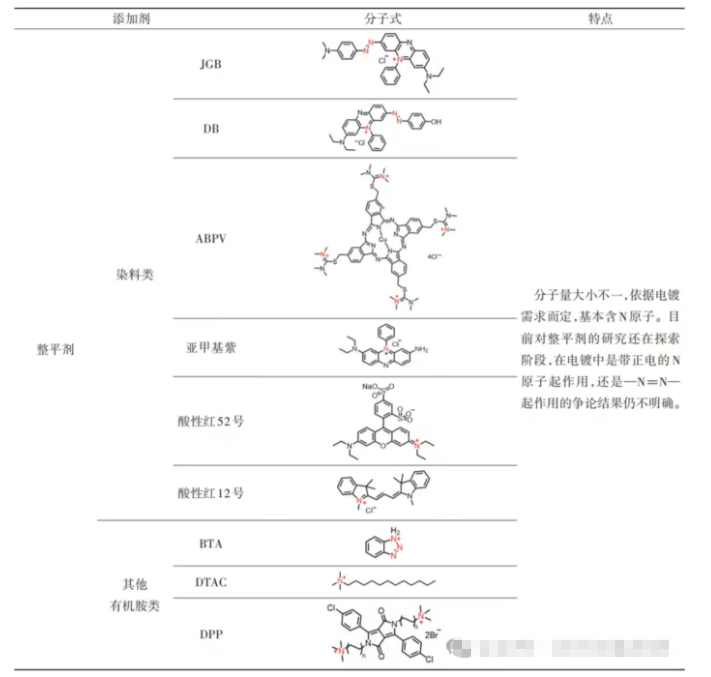

        染料类整平剂有健那绿B(Janus green,JGB)二嗪黑(diazine black, DB)、阿尔新蓝( Alcian Blue,ABPV)、甲基橙(methyl orange,MO)、四硝基四氮唑蓝(Tetranitroblue tetrazolium chloride, TNBT)等,染料类整平剂在扩宽电流密度范围以及提高镀层光亮程度等方面的效果十分显著。

有机胺类整平剂有苯并三氮唑(1H-Benzotriazole,BTA)、十二烷基三甲基氯化铵(Dodecyltrimethylammonium chloride,DTAC)、聚乙烯亚胺烷基盐(Polyethylenimine alkyl salt,PN)、三乙基苄基氯化铵(Benzyltriethylammonium chloride,TEBA)等,这类整平剂在盲孔或通孔电镀中性能优异,但其具有强对流依赖性,即对流强度强的区域抑制作用强,对流强度弱的地方抑制程度减弱。

       在整平剂分子上引入季铵基团可以增加分子溶解度,促进吸附。季铵盐类表面活性剂不仅可以降低水溶液表面张力,同时其结构中的季铵化中心N+能吸附在阴极凸起位点形成半胶团阻碍层,是整平剂的一个重要分支。

       整平剂具有黏附性强的特点,靠质量传递,因此整平剂在通孔中的作用比较有限,但在平坦和突出的表面,质量传输更明显,整平剂的效用才得以发挥。在通孔填充完成之后,加速剂仍活跃于通孔周围,在加速剂的作用下电流持续作用使得铜继续沉积,此时整平剂可吸附于电流密度较高的阴极区,从而抑制铜的过度沉积,实现了更好的平坦化,确保了预先填充较小尺寸的图案,有效地降低了镀层的表面粗糙度。
          发展至今,添加剂成分与浓度已成为电镀液的核心竞争力,诸如国际常用的陶氏、乐思、安美特等电镀液中,添加剂均是其核心商业秘密。
备注:数据来源于参考文献,若有侵权请联系作者删文!
参考文献
[1]周峻晨.基于40nm技术大马士革铜电镀工艺通孔空洞缺陷的改善[D].上海交通大学,2020.
[2]谌可馨,高丽茵,许增光,等.先进封装中硅通孔(TSV)铜互连电镀研究进展[J].科技导报,2023,41(05):15-26.
     PS:电镀液中添加剂的种类与作用分享,有机添加剂里,加速剂、抑制剂、整平剂各司其职,协同保障了均匀电镀,对镀层质量至关重要。如今,添加剂的成分与浓度成了电镀液的核心竞争力,像陶氏、乐思等品牌的电镀液,其添加剂都是核心商业秘密。
