铜件电解退镍，是利用电化学原理去除表面镍层的工艺，具体操作是将带镍的铜件挂在挂具上，再将其放入电解槽液内，并接通电源阳极，与此同时，将不锈钢板作为阴极放入同一电解槽中并连接电源负极，通电后，在电流的作用下，铜件表面镍层变成镍离子进入电解液，液中金属离子在金属板上还原成金属，以此去除铜件表面镍层。在实际操作中，为避免出现退镀不干净及退毛等问题，需着重注意以下事项：
（一）铜件不能带水
铜件带水进入电解槽，会稀释电解液的浓度，从而失去对铜的保护能力，引起电解反应导致的不均匀性，同时还降低电解的效率，最终出现铜件退镀不干净的现象。在进行铜件退镀前，需将铜件吹干燥，确保表面完全是干燥状态。

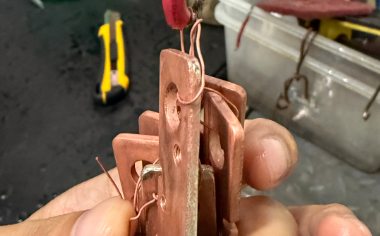

（二）挂具用铜钩子
电解退镀液的作用就是能保护铜件，但对铁，铝，不锈钢等没有保护作用，会产生腐蚀，如果使用其他材质的钩子， 会导致镍退镀完后，电流不能降低为0，溶液会继续腐蚀挂钩，时间长也会腐蚀铜基材。
（三）电流强度不宜太小，要足够大
电流要足够大，但并不是越大越好。我们都知道电流的大小会直接影响阳极电解退镍的速度，如果电流太小，镍镀层的氧化溶解速度会比较缓慢，除了影响退镀效率外（延长退镀时间），还会出现退镀不干净的现象；而电流过大，可能会使铜件表面发生过度腐蚀，从而出现 “退毛” 现象，即铜件表面金属被过度溶解，形成粗糙不平甚至毛刺状的表面。所以，我们要根据合适的电流密度范围，并在电解过程中实时监测和调整电流大小，确保退镀过程的高效且不会损伤铜件基体。
以上是关于铜件电解退镀（退镍）过程需要注意的事项，如果你还有其他的看法欢迎留言补充。
本文易镀网原创，转载需标明出处
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
