饰品电镀是通过电解原理在饰品基材表面沉积一层或多层金属 / 合金镀层的工艺，其核心目的是提升饰品的装饰性、耐腐蚀性、耐磨性，或赋予特殊功能（如变色、导电等）。由于饰品（如项链、戒指、耳环等）体积小、造型复杂、对外观要求极高（光泽、色泽一致性、无瑕疵），其电镀工艺比工业电镀更精细，流程控制更严格。以下从核心目的、常用镀种、工艺流程、关键技术、常见问题及环保趋势等方面全面解析：

一、饰品电镀的核心目的

1. 装饰性提升
   通过镀层赋予饰品金属光泽（如金色、银色、玫瑰金色），掩盖基材本身的颜色（如铜、锌合金的暗沉），或模拟贵金属质感（如镀金替代纯金）。

2. 耐腐蚀性增强
   基材（如铜、铁、锌合金）易氧化生锈，镀层（如镍、铬、铑）可隔绝空气、水分，防止饰品变色、腐蚀。

3. 耐磨性与硬度提升
   部分镀层（如铑、硬铬）硬度高，可减少饰品表面刮擦、磨损（尤其戒指、手链等常接触的饰品）。

4. 功能赋予
   如镀银可导电（用于智能饰品），仿古电镀可营造复古做旧效果，变色镀层可随温度 / 光线变化颜色。

二、饰品常用镀种及特性

饰品电镀的镀种选择需结合基材（铜、银、金、锌合金、不锈钢等）、设计需求（颜色、质感）及成本，常见镀种如下：

三、饰品电镀完整工艺流程

饰品电镀的核心是 “基材预处理→电镀→后处理”，每一步都直接影响镀层质量（如结合力、光亮度、均匀性）。

1. 前期预处理（最关键环节，占质量影响的 60%）

目的：去除基材表面的油污、氧化层、毛刺、杂质，使表面洁净、活化，确保镀层均匀附着。

• 除油：去除加工过程中的机油、指纹油脂（饰品多为手工 / 机械加工，易沾油污）。

• 方法：碱性除油（高温碱液浸泡）、有机溶剂除油（酒精、超声波清洗）、电解除油（适合复杂造型，通过电解产生气泡剥离油污）。

• 除锈 / 除氧化层：针对铜、铁、锌合金等易氧化基材（如铜件表面的氧化铜、铁件的铁锈）。

• 方法：酸性腐蚀（盐酸、硫酸浸泡，控制时间防过腐蚀）、电解除锈（适合精密件）。

• 抛光：提升基材表面光洁度（如粗糙的锌合金件需先粗抛→细抛），确保镀层后光亮度一致。

• 方法：机械抛光（布轮 + 抛光膏）、化学抛光（酸性溶液溶解表面凸起，适合复杂造型）。

• 活化：去除预处理后残留的氧化膜，使基材表面带正电，增强与镀层的结合力（尤其对铜、锌合金）。

• 方法：稀硫酸 / 盐酸浸泡（30 秒 - 2 分钟），活化后需立即水洗，避免二次氧化。

2. 电镀过程（核心工艺）

根据饰品材质、镀种选择电镀液配方，通过电解使金属离子在基材表面沉积。

• 挂镀 / 滚镀选择：

• 挂镀：适合体积较大、造型复杂（如项链、耳环）或需精准控制镀层厚度的饰品（用挂钩悬挂，确保每个面都接触电解液）。

• 滚镀：适合小尺寸、批量大的饰品（如小珠子、耳堵），放入滚筒中滚动，保证镀层均匀。

• 关键参数控制：

• 电流密度：决定镀层沉积速度（过高易粗糙、烧焦，过低则镀层薄、不均匀）。

• 温度：不同镀种要求不同（如酸性镀铜 20-40℃，镀金 50-60℃），温度影响镀液稳定性和镀层质量。

• 时间：根据目标镀层厚度调整（如 18K 金镀层厚度通常 5-10μm，需 30-60 分钟）。

• pH 值：影响镀液中金属离子的存在形态（如镀镍需 pH 4-6，过高易产生氢氧化镍沉淀）。

• 多层电镀设计：复杂饰品常采用 “多层镀层” 提升性能，例如：

• 铜基材→镀铜（打底，增强覆盖）→镀镍（防腐蚀）→镀金（装饰）；

• 银基材→镀镍（隔离银与外界）→镀铑（耐磨、防氧化）。

3. 后处理（提升质感与耐久性）

• 清洗：去除表面残留的电镀液（如镀金后的氰化物、镀镍后的硫酸镍），需多次水洗（冷水→热水→去离子水），避免残留液导致镀层腐蚀（如产生 “水印”）。

• 烘干：去除表面水分（烘箱 60-80℃烘干，避免高温导致镀层变色）。

• 镀层保护：

• 封釉：在镀层表面涂覆透明树脂（如指甲油类涂料），增强耐磨性（适合低价饰品）。

• 电解钝化：通过化学处理在镀层表面形成氧化膜（如镀银后钝化防氧化）。

• 检验：外观检查（有无针孔、气泡、色差）、厚度检测（X 射线测厚仪）、附着力测试（划格法：用刀片划十字，胶带粘撕不掉镀层）。

四、关键技术难点与控制

1. 镀层均匀性（针对复杂造型）




   饰品常含镂空、凹槽、死角（如戒指内侧、项链链节），易出现 “镀层薄” 或 “无镀层”。

• 解决：使用象形阳极（与饰品造型一致的阳极，如戒指对应环形阳极）、辅助阴极（在死角处加小阴极，吸引金属离子）、调整镀液搅拌强度（空气搅拌或机械搅拌，让离子均匀扩散）。

2. 镀层结合力（避免起泡、脱落）




   预处理不彻底（残留油污、氧化层）是主要原因。

• 解决：加强除油（如超声波 + 电解除油组合）、活化后立即入镀槽（间隔不超过 30 秒）、控制基材与镀层的 “晶格匹配”（如铜上镀镍需先镀薄铜层过渡）。

3. 色泽一致性（批量生产关键）




   同一批次饰品颜色差异大，会影响美观。

• 解决：严格控制镀液成分（如 18K 金镀液中金、铜、银比例误差≤0.5%）、统一电流 / 温度 / 时间参数、定期校准设备（如电源精度、温控仪）。




•

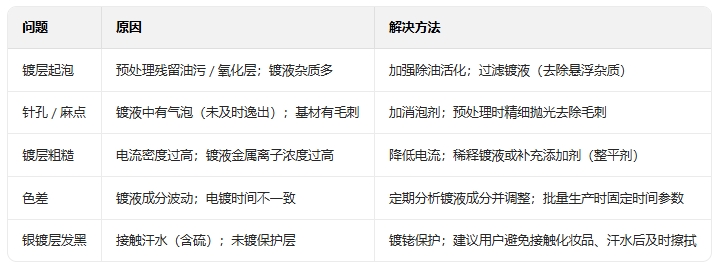

• 六、环保与发展趋势

• 环保要求趋严




  传统电镀使用氰化物（剧毒）、重金属（镍、铬），废水 / 废气污染严重。目前各国已出台法规限制：

• 欧盟 REACH 法规：限制镍释放量（皮肤接触饰品≤0.5μg/cm²/week）、禁止使用六价铬（致癌）。

• 中国：要求电镀企业配套废水处理系统（重金属离子去除率≥99%），推广无氰电镀。

• 工艺升级方向

• 无氰电镀：用无氰镀金液（如亚硫酸盐体系）、无氰镀银液（硫代硫酸盐体系）替代氰化物，降低毒性。

• 环保镀层：推广低镍 / 无镍镀层（解决过敏问题）、可降解钝化剂（替代传统铬酸盐钝化）。

• 智能化生产：通过自动控制系统（PLC）精准控制电流、温度、时间，减少人工误差；用在线检测设备（如实时测厚仪）监控镀层质量。

• 总结

• 饰品电镀不仅能让金属更加美观还能延长其使用性能，其核心在于通过精细的预处理、精准的参数控制和严格的后处理，实现镀层的均匀、光亮、耐久。随着环保要求提高和消费者对 “安全、高品质” 的追求，无氰化、低毒化、智能化将成为未来饰品电镀的主流趋势，同时也对企业的工艺技术和成本控制提出更高要求。


•


  来自：AI   豆包
