珍珠镍可以让工件外观拥有珍珠般的光泽，同时还提高了外观颜值，在其电镀工艺过程中，会存在许多的电镀问题，那么关于它们的管控技巧你了解多少，我们不妨来看看吧！

珠镍（又称沙丁镍、雾镍）是一种通过在镍镀层中形成均匀微小颗粒或凸起，呈现柔和哑光珍珠质感的电镀工艺，广泛应用于装饰性与功能性镀层领域（如汽车配件、卫浴五金、电子器件等）。其质量管控需覆盖全流程，核心在于确保镀层均匀性、珍珠质感稳定性、结合力及耐腐蚀性，以下从关键环节梳理管控技巧。

一、前处理：筑牢镀层基础，避免 “先天缺陷”

前处理直接影响镀层与基体的结合力及表面均匀性，需重点管控以下几点：

除油彻底性：基体表面的油污（动植物油、矿物油）会导致镀层 “发花”“结合力差”，需根据油污类型选择除油方式：

重油污优先采用超声波除油（温度 50-70℃，时间 3-5 分钟），配合碱性除油剂（氢氧化钠 50-80g/L、碳酸钠 30-50g/L、硅酸钠 10-20g/L），利用超声振动破除油膜；

轻油污可采用电解除油（阴极除油为主，电流密度 2-5A/dm²，时间 1-3 分钟），确保除油后工件表面水膜连续不破裂（水膜试验合格）。

除锈与活化：针对钢铁、锌合金等基体，需去除氧化皮及锈蚀，避免镀层覆盖缺陷：

钢铁件常用 10-20% 硫酸（或盐酸）酸洗，温度 20-40℃，时间 3-10 分钟，控制酸洗强度（避免过腐蚀导致基体粗糙）；

锌合金件需采用弱酸性活化（如 5-10% 硝酸），时间 30-60 秒，防止基体过腐蚀产生 “氢脆” 或表面挂灰；

活化后需经 2-3 级逆流水洗，确保表面无酸液残留（水洗后 pH 接近中性）。

二、镀液成分：精准控制，保障 “珍珠质感” 核心

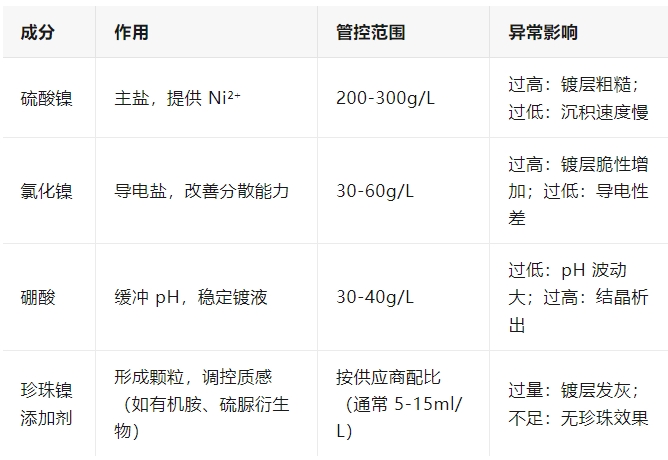

珍珠镍镀液的核心是通过主盐、导电盐、缓冲剂及专用添加剂的协同作用，形成均匀的颗粒状镀层，成分管控需聚焦以下要点：

添加剂管控：添加剂是决定珍珠质感的关键，需严格按比例添加（避免单一成分过量），并定期通过 “霍尔槽试验” 验证效果（观察试片是否均匀呈柔和哑光，无发黑、条纹）；

定期分析：每日检测主盐、硼酸浓度，每周检测添加剂含量（可通过分光光度法或滴定法），确保在管控范围内。

三、工艺参数：稳定条件，避免 “局部异常”

温度、pH、电流密度、搅拌等参数直接影响镀层均匀性，需精准控制：

温度：50-60℃（不同体系略有差异），需用恒温槽控制（波动≤±2℃）。温度过高会导致添加剂分解，镀层失去珍珠质感；过低则沉积速度慢，易出现 “阴阳面”。

pH 值：4.0-5.5（弱酸性），通过稀硫酸或氢氧化钠调节。pH 过高易生成氢氧化镍沉淀（导致镀层针孔）；pH 过低会加速阳极溶解（镍板消耗过快）。

电流密度：1-3A/dm²，根据工件形状调整（复杂件取下限，简单件取上限）。过高会导致 “烧焦”（边缘发黑）；过低则镀层疏松（结合力差）。

搅拌：采用空气搅拌（配合滤网防油污）或机械搅拌，确保镀液流动均匀（避免工件局部 Ni²⁺浓度过低），搅拌强度以工件表面无气泡滞留为宜。

四、过程操作：细节管控，减少 “人为偏差”

挂具设计：挂具需确保工件各部位电流分布均匀（如复杂件采用 “辅助阳极”），避免 “阴影区”（镀层过薄或无镀层）；挂点需牢固（防止虚接导致局部无镀），且定期清理挂具上的旧镀层（避免接触电阻过大）。

装挂方式：工件间距≥5cm，避免相互遮挡；易积液部位（如盲孔、凹槽）需朝上或倾斜，确保镀液流通（减少残留导致的腐蚀）。

镀液过滤：采用 5-10μm 滤芯连续过滤（每小时过滤量≥镀液体积的 3 倍），去除杂质颗粒（防止镀层出现 “麻点”）。

五、杂质控制：净化镀液，避免 “质量隐患”

镀液中的金属杂质（Cu²⁺、Fe²⁺、Zn²⁺）和有机杂质会破坏镀层质量：

金属杂质：Cu²⁺＞0.05g/L 会导致镀层发黑，Fe²⁺＞0.1g/L 会导致镀层发灰，需定期电解净化（用瓦楞板作阴极，0.1-0.5A/dm² 电解 4-8 小时）；

有机杂质：源于添加剂分解或油污带入，过多会使镀层失去光泽，需每周用 2-3g/L 活性炭吸附（搅拌 1-2 小时后静置过滤）。

六、后处理与检测：保障 “最终质量”

后处理：电镀后需经 3 级逆流水洗（最后用去离子水），确保无镀液残留（特别是缝隙处）；干燥温度 60-80℃（避免高温导致镀层变色），复杂件可采用压缩空气吹干缝隙水分。

质量检测

外观：目视无针孔、麻点、色差，珍珠质感均匀（可通过灰度卡对比）；

结合力：划格试验（5×5mm 网格，胶带剥离无脱落）或弯曲试验（180° 弯折无起皮）；

厚度：涡流测厚仪检测（通常 8-20μm，根据需求调整）；

耐蚀性：中性盐雾试验（NSS）48-96 小时（无白锈或腐蚀面积≤5%）。

总结

珍珠镍的管控需围绕 “均匀性”“稳定性”“结合力” 三大核心，通过前处理彻底、镀液成分精准、工艺参数稳定、杂质有效控制及全流程检测，才能确保镀层呈现理想的珍珠质感，同时满足功能性要求（如耐蚀、耐磨）。实际生产中，需结合具体工件类型（如复杂件加强电流分布优化，高要求件增加杂质净化频率），持续通过数据反馈调整工艺，实现稳定量产。

以上便是关于珍珠镍的一些管控技巧，希望 能帮助到大家，文章转载自网络，如有侵权请联系我们删除。
