特性 本品电镀液由于还含有添加剂A和添加剂B,因此可以大幅度地提高镀层电流密度范围和光亮区电流密度范围，使得电镀的效果更好。

用途与用法 本品主要用作三价铬电镀液。
    本品的电镀方法包括将工件放入电镀液中作为阴极，钛基二氧化铱放人电镀液中作为阳极，然后在电镀条件下进行电镀。其中，电镀的条件包括：电镀的温度为30~50℃，优选为40~45℃；阴极电流密度为3~10A/dm²,优选为4~7A/dm²,电镀时间为1.5~15min,优选为3~10min。

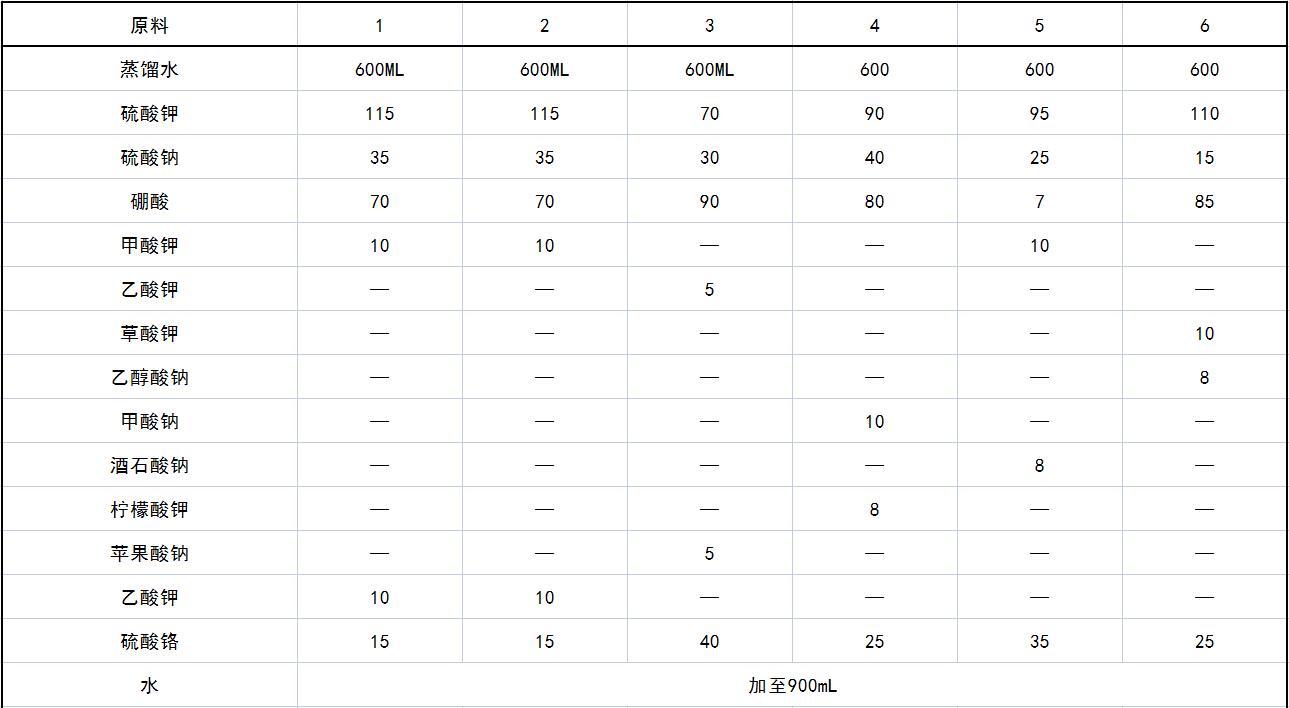

配方(g)

制作方法 在烧杯中加人600mL的装馏水，将其加热至60℃，然后加人疏酸钾、硫酸钠、硼酸和络合剂，搅拌至完全落解，用浓硫酸将溶液pH值调节到1.8，加人疏酸络，加水至900mL,用浓度为20%的NaOH缓慢将pH值调节至3.4，将溶液在47℃下保温12h,向溶液中加人添加剂A和添加剂B,加蒸馏水至终体积1L,得到电镀液。

注意事项 本品各组分质量(g)配比范围为：硫酸铬12.5~250,硫酸钾和/或硫酸钠70~180，硼酸60~100，络合剂4~40，添加剂A0.003~5,添加剂B0.05~4,水加至1L。

    所述络合剂可以是本领域常规使用的各种络合剂，例如，可以为各种水溶性有机酸盐，如选自水溶性甲酸盐、水溶性乙酸盐、水溶性草酸盐、水溶性丁二酸盐、水溶性酒石酸盐、水溶性柠檬酸盐、水溶性苹果酸盐和水溶性乙醇酸盐中的一种或几种。

    所述盐为上述有机酸的钾盐、钠盐和铵盐中的一种或几种。所述络合剂可以商购得到，例如上马公司的TVC-EXT络合剂、国际化工公司的Trich-6561辅助剂和罗门哈斯公司的3C络合剂。

    所述添加A选自OP乳化剂、水溶性氟硼酸盐、水溶性氟硅酸盐、乙烯基二氨乙酸、胱氨酸、1,4-丁炔二醇、硫脲、乙二醇中的一种或几种。

其中，所述OP乳化剂是一种非离子型乳化剂，主要化学成分为烷基酚与环氧乙烷缩合物，易溶于油及其它有机溶剂，水中呈分散状，具有良好的乳化性能。可以选用OP-4、OP-6、OP-7、OP-9、OP-10、OP-15、OP-20、OP-40。

    所述水溶性氟硼酸盐可以选自各种水溶性氟硼酸盐，例如氟硼酸钠和/或氟硼酸钾。

    所述水溶性氟硅酸盐可以选自各种水溶性氟硼酸盐，例如氟硅酸钠和/或氟硅酸钾。

    所述添加剂B选自邻苯甲酰磺酰亚胺、丙三醇、水溶性磺基丁二酸盐、磺基丁二酸二钠二辛酯、碳原子数为2~20的水溶性烷基醚硫酸盐中的一种或几种。

    其中，所述水溶性磺基丁二酸盐可以选自各种水溶性磺基丁二酸盐，例如，磺基丁二酸钠和/或磺基丁二酸钾。碳原子数为2~16的水溶性烷基醚硫酸盐可以为各种水溶性的盐，例如钾盐和或钠盐。

（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
