特性
(1)镀液是全硫酸盐体系，不含卤素化合物，是一种环境友好型镀液；
(2)采用三价铬镀液可以获得30~50μm均匀致密且高硬度丝镀层，能取代六价铬镀液在功能性方面的应用；
(3)阳极采用DSA阳极和流动式搅拌，能实现镀层的持丝沉积。
用途与用法 本品主要应用于三价铬镀厚铬溶液。

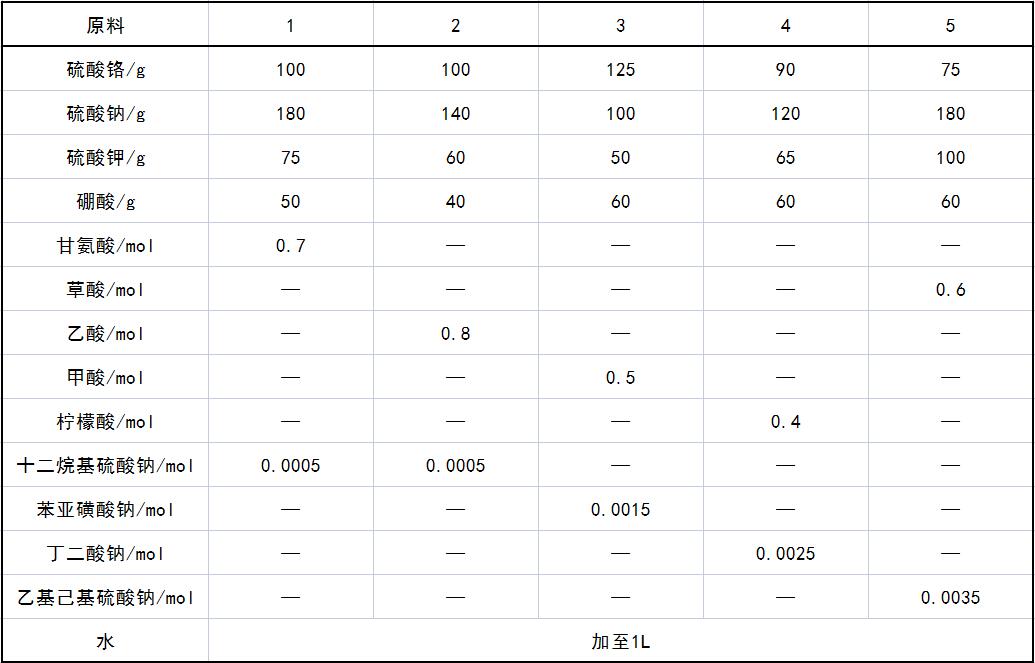

配方
制作方法 将各组分溶于水混合均匀即可。
注意事项 本品各组分配比范围为：硫酸铬75~125g,硫酸钠100~180g,硫酸钾50~100g,硼酸40~60g,络合剂0.4~0.8mol,润湿剂0.0005~0.0015mol,水加至1L。
所述硫酸钠的浓度为140g/L。
优选地，所述络合剂为甲酸、乙酸、甘氨酸、草酸、柠檬酸盐和酒石酸盐中的至少一种。
优选地，所述润湿剂为十二烷基硫酸钠、苯亚磺酸钠、乙基己基硫酸钠和丁二酸钠中的至少一种。
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
