阳极钛篮的使用很普遍,但在使用钛篮时需要注意的问题尚未引起足够的重视,首先是钛篮的结构上考虑欠周全,多用宽厚的钛板焊成(制造商考虑到这种结构可提高钛篮重量,钛篮是按公斤计价的),这种钛篮既笨重,操作时也不方便,不便检查,对碎阳极的遮盖面又较大,由于这些原因的存在,某厂曾出现过下列质量问题。

    光亮镀镍槽中使用阳极钛篮后,槽液中硫酸镍的含量消耗很快,工件下半截亮度较差,溶液的pH值逐渐下降,工作电压较高,电流开不上去。

    这种现象许多单位都认为是溶液中氯化物不足、镍阳极钝化或认为槽液上下温度不均匀等原因所致,其实并非如此,是钛篮中的镍块已被消耗尽,液位下篮内已无镍块所致。篮的沿口处的镍块是由于被篮口卡住之故,初看保持原状,还认为是满篮的,这种假象会使人上当。

    钛篮下部无镍块,镀件的下半截当然不能获得理想的镀层,也必然会造成槽液中硫酸镍下降,同理,由于硫酸镍含量的不足,溶液的导电性能会明显下降。溶液的pH值降低是因为依靠不溶性钛阳极之故,钛阳极在工作时会释放出大量的氧,导致溶液pH值的降低。

    在讨论上述问题时有人对镀件的下半截光亮度差有点不理解,认为钛篮作为阳极也可传导电流,殊不知钛本身是不能代作阳极用的,因为阳极上释放出来的氧会很快使钛的表面产生钝化膜。这层钝化膜很厚,一般离子是无法击透的,这点常被大家所忽视。

    钛作为阳极篮是完全可以的。上述在阳极过程中所产生的钝化膜易受机械破损而能正常地使篮中的镍块溶解。

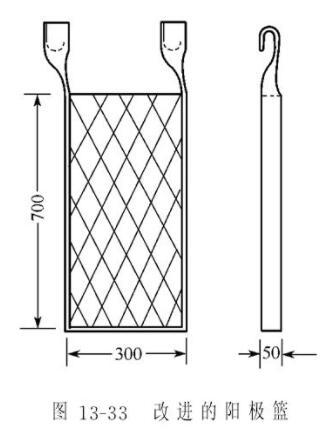

    为防止上述现象的发生,笔者自己购买材料,制作时除篮边用两块板材作筋之外其余全用钛网,承受能力仍很好却费用节省50%,使用时由于体积减小,随时可以提出来检查,当发现阳极块不足时随时都可补充。见图13-33。

（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
