特性

    (1)硫酸盐三价铬电镀液配制过程简单，在硫酸盐三价铬电镀液中无卤素，镀液稳定且易调整，工艺容易控制，光亮电流密度范围宽。

    (2)由于在硫酸盐三价铬电镀液中加入特殊表面活性剂和促进剂，因此可以使得光亮电流密度范围宽，并具有较高的电流效率。

    (3)硫酸盐三价铬电镀液的原料易得，镀液组分较少;HullCell试片光亮范围达10cm;镀液分散能力较强;抗杂质能力强;采用的正常沉积电流密度较低，通常为2~3A/dm2;镀液稳定性好，容易调整;电流效率较高可达30%以上;镀液的pH范围宽，当pH过高时，经调整后，镀液仍可使用;阳极材料易得，价格便宜，可大幅度降低阳极的成本。

    (4)如本品在使用时，采用不锈钢阳极，通过加入镀液稳定剂，在阳极只产生少量的Cr(Ⅵ)，并使产生的Cr(Ⅵ)迅速被还原成Cr(Ⅲ)，从而使得镀液中的Cr(Ⅵ)含量在允许范围内;而阳极本身可能产生一些含碳、硅、磷、硫的固体杂质，可以通过镀液循环过滤方法除去;阳极可能溶出的一些杂质离子，如铁离子、镍离子、锰离子、铝离子等，可通过定期铁氰化钾沉淀处理，保证镀液可以长期稳定使用。

    用途与用法：本品主要用作电镀液。

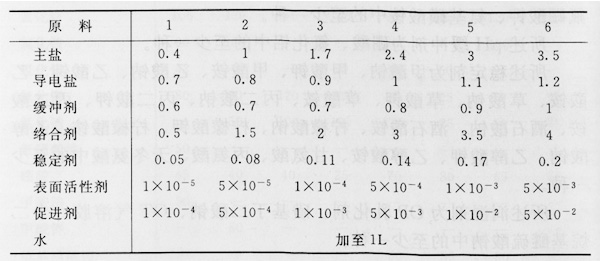

    配方(mol)

    制作方法

    (1)在水中加入络合剂，搅拌溶解，得溶液A;

    (2)在溶液A中加入主盐，搅拌溶解，在88～96℃下保温至少1h，得溶液B;

    (3)在水中加入导电盐，搅拌溶解，得溶液C;

    (4)将溶液B和溶液C混合，用硫酸或氢氧化钠等调pH至2.0~4.5，得溶液D;

    (5)在溶液D中加人添加剂，加水定容至所需体积的硫酸盐三价铬电镀液后，即可使用。



（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
