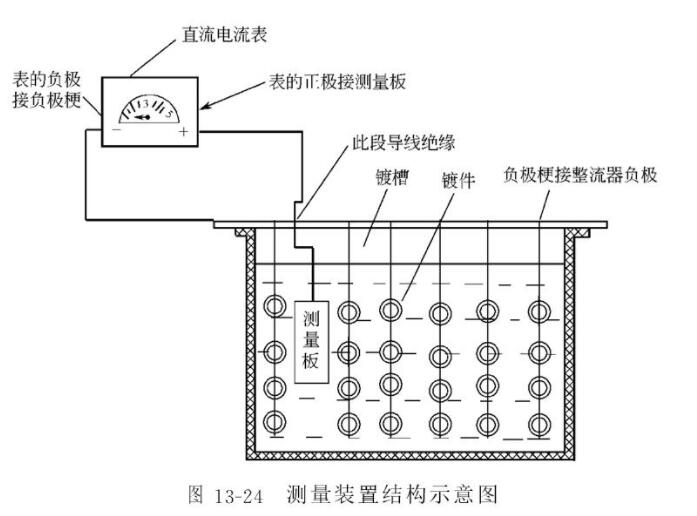

本装置由一块1dm2表面积的测量板(单面=0.5×1dm)和只直流电流表构成。电流表的容量应随不同电镀工艺的电流密度范围而定,一般可选用量程为1A,3A,5A。组装时电流表的正极与测量

    板连接,表的负极连接铜梗,详见图13-24。

    每镀一槽不同形状的工件所需要的电流是各不相同的,需要根据工艺规范中所规定的最佳电流密度范围,按工件的表面积表计算。但是,由于工件形状复杂多样,每镀一槽工件都要正确估算表面积是很麻烦的,也很难正确估算。因而往往因误差大,致使镀件返工或报废。“简易电流密度测量装置”就是针对这一问题来设计制造的,实践证明,使用本装置可以减少估算表面积所带来的麻烦,且使用方便,生产效率提高,直觉效果良好。

    测量电流密度时,测量板插入电镀溶液中,与被镀件处于同样位置上。接通电源后,反映在该电流表上的电流读数即是此镀槽中每平方分米面积上所通过的平均电流(其中也包括测量板的面积)。测量时需要注意以下几点。

    (1)使用本装置时,测量板要避免与被镀件接触,否则电流表上将会有较大的电流通过,影响测量效果,甚至会将电流表烧毁。

    (2)测量时随着测量板位置的变动,电流表的电流读数也会相应变化。因此,要测得正确数据,测量板位置应与镀件处在同样的位置上。测量板离阳板过近,测得的电流偏高,反之,测得的电流偏低。

    (3)在测量小面积镀件的电流密度时注意:测量板从槽液中取出时首先要调小电流。若被镀零件面积不足10dm²,测量板面积占1dm²,按工艺规范要求的电流密度为1A/dm²,测量时应将电流表的电流读数调整至1A,此时总电流表的电流读数与被镀件面积加测量板面积的平方分米数之和应基本一致，当测量板由槽液中取出后，总电流立即调小1A,否则测量板所占的电流将分摊给所有被镀件表面，造成被镀件电流密度偏高。若镀槽中被镀件面积较大，测量板从槽液中取出后，总电流表的电流读数可不必再调，因为此时测量核所测量板从槽液中取出给每一平方分米上的电流数是微小的，对镀件影响很小。

    (4)为使测量数值更为精确，组装本装置时，电流表容量的选择最好恰是要测镀种最佳的每平方分米的电流密度值。如选择容量过小电流表易受损伤；选择容量过大，则会影响精度。但当小容量的由流表要测超过此容量的每平方分米的电流密度时，也可缩小测量板面积，不过，测得的数据要乘以系数，这样才是镀槽中工件的每平方分米上真正通过的电流密度。

    (5)为避免污染槽液，各镀种宜分别使用各自的测量板。

    (6)测量板使用次数过多，镀层过厚，或变形、弯曲时，应予以修整，否则将会影响精度。

    (7) 测量之前测量板的预处理要求同镀件，严格防止有油污和氧化膜，否则当时测得的电流密度偏低。

    (8)当测量板挂在极梗首、尾时，测得的电流密度略高，应予以避免。

    (9)测量时要检查一下槽内镀件导电是否都良好，否则事后再通电时整槽镀件的电流密度会偏低。

    本装置结构简单，使用方便，能够比较正确地反映实际电流密度。同时如要求计算镀槽中总负荷面积，可将总电流际以测得的电流密度减去测量板的面积(以dm²为单位)即可。
