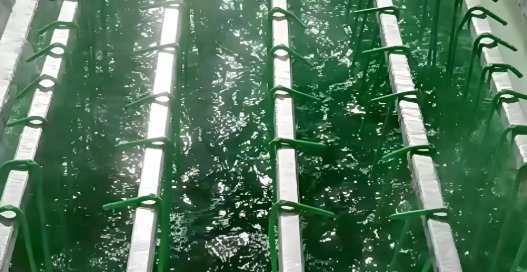

化学镀镍的加热方式直接影响镀液稳定性、镀层质量和生产效率

常见的加热方式:

水浴加热：

将镀槽置于盛水的加热槽中，通过加热水间接加热镀液，温度一般不超过 95℃

优点：

加热均匀，镀液温度波动小，能有效减少局部过热导致的镀液分解。

安全性高，水的沸点限制了最高温度，不易出现超温情况。

设备简单，成本低，适合实验室小批量试验或小型工件生产。

缺点：

最高加热温度受限（≤95℃），不适合需要高温（如 95~98℃）的高速化学镀镍工艺。

热量传递效率较低，升温速度慢。

水浴槽需定期补水，维护相对繁琐。

油浴加热：  以导热油为介质代替水，加热温度范围更广（一般可达 150℃）

优点：  加热温度更高且均匀，温度控制精度优于水浴，适合中高温化学镀镍工艺。

导热油的热稳定性好，热量传递平稳，减少镀液局部过热分解。

缺点：

成本高于水浴，导热油价格较贵且需定期更换。

安全性低于水浴，导热油若泄漏遇高温易着火，需配备防火措施。

设备维护要求高，需防止导热油氧化变质。

夹套加热：

在镀槽外壁设计夹套层，向夹套内通入热水、蒸汽或导热油，通过夹套与镀槽壁的热交换加热镀液

优点：  加热均匀性极佳，无局部过热区域，能最大限度保证镀液稳定性，适合大批量、高品质镀层生产。

不与镀液直接接触，避免了加热元件污染镀液的问题。

温度调节方便，可通过控制夹套介质温度实现精准控温  缺点：

设备结构复杂，制造成本高，尤其是大型镀槽的夹套加工难度大。

热量传递路径长，升温速度相对较慢。

夹套内壁易结垢，影响传热效率，需定期清理

加热管加热

将耐腐蚀电热管（如钛管、聚四氟乙烯包覆电热管）直接浸入镀液中加热。  优点：

热效率极高，升温速度快，能快速达到工艺设定温度。

设备结构简单，安装方便，改造成本低，适合中小型电镀厂的快速改造。

温度调节灵活，可通过温控器精准控制。

缺点：

加热均匀性差，电热管周围易出现局部过热，导致镀液分解、产生镍粉，影响镀层质量。

电热管表面易吸附镀液中的杂质或产生钝化，长期使用会降低加热效率，甚至损坏电热管。

安全性需注意，若电热管密封不良，易导致漏电或镀液污染。

蒸汽加热

向镀槽夹套或盘管内通入蒸汽，利用蒸汽的潜热加热镀液

优点：  加热速度快，热效率高，适合大规模、连续化生产。

温度控制稳定，可通过调节蒸汽压力精准控制镀液温度。

不与镀液直接接触，无污染风险，能保证镀液纯度

缺点：  需配备蒸汽发生器和管路系统，初期投资大，适合有蒸汽供应的工厂。

对设备密封性要求高，蒸汽泄漏会导致镀液温度波动，甚至影响车间环境。

低温控制难度大，不适合低温化学镀镍工艺

热交换器加热

蒸汽加热的一种形式，蒸汽和溶液分别通过热交换器的上下层，药水通过过滤机回流到副槽

优点：  加热速度视热交换器面积决定，其他与蒸汽加热类似  缺点：

类似蒸汽加热

不同加热方式试用场景

   水浴加热：实验室小试、低温小批量生产

   油浴加热：中高温小批量精密件生产

   夹套加热：大批量高品质镀层工业化生产

   电热管：直接加热中小型工厂快速改造、应急生产

   蒸汽加热：大型连续化生产线、有蒸汽供应的工业化场景

   热交换器加热：大型连续化生产线、有蒸汽供应的工业化场景

如何选择加热方式

3个关键指标

工艺温度区间：低温工艺（≤60℃）、中温工艺（60~90℃）、高温工艺（90~98℃）

生产规模：实验室小试 / 中试、小批量生产、大批量连续化生产

镀层质量要求：普通防护镀层、精密功能镀层（要求均匀性、致密度高）

  按需求匹配加热方式

  1、实验室小试/ 中试、低温工艺、低预算———水浴加热——设备简单、控温稳定、安全性高，能满足小体积镀液的试验需求，缺点是最高温度受限，但完全适配实验室场景。

  2、小批量生产、中高温工艺、精密镀层要求——油浴加热——温控精度优于水浴，温度上限更高，避免局部过热导致镀液分解，适合对镀层均匀性有要求的中小型工件

  3、大批量工业化生产、高精密镀层、稳定量产——夹套加热——加热均匀性最佳，无局部过热风险，能长期保证镀液稳定性和镀层质量，虽然初期设备成本高，但长期量产性价比高

  4、中小型工厂、快速投产、成本敏感、对镀层要求一般——电热管直接加热——热效率高、升温快、改造成本低，缺点是温控精度差，但可通过优化电热管布局 + 精准温控器缓解，适合普通防护镀层生产

   5、大型连续生产线、有蒸汽供应条件、中高温大批量生产——蒸汽加热或热交换器——热效率高、升温快、无污染风险，适合规模化连续生产，需配套蒸汽发生器和管路，适合有集中蒸汽供应的工厂

常见选型误区

1、不要只看初期成本，忽略长期运维成本电热管直接加热初期成本最低，但容易因局部过热导致镀液分解，增加药剂补加成本；夹套加热初期成本高，但能减少镀液损耗和返工率，长期更划算。

2、温工艺避免选水浴加热水浴最高温度≤95℃，且接近沸点时温度波动大，无法满足 95~98℃的高速化学镀镍工艺需求。

3、精密镀层避免选电热管直接加热电热管周围的局部过热会导致镀层出现针孔、麻点，甚至产生镍粉杂质，影响功能镀层的性能。

如何避免局部过热

核心

避免化学镀镍过程中的局部过热，核心是从加热方式选型、设备结构优化、工艺参数控制、日常运维管理四个维度入手，消除镀液局部温度差，防止镀液分解和镀层缺陷

注意事项

一、优先选用的加热方式

夹套加热:热量通过槽壁均匀传递,无局部高温点,是防止局部过热的最优选择。

蒸汽加热(盘管 / 夹套式):蒸汽在盘管或夹套内均匀流动,热交换面积大,温度分布均匀。

水浴 / 油浴加热:介质包围镀槽,热量从槽体四周传入,适合小体积镀液,几乎无局部过热。

谨慎选用并改造的加热方式

电热管直接加热:这是局部过热的高发方式,若必须使用,需满足两个条件:

选用包覆式耐腐蚀电热管(如聚四氟乙烯包覆钛管),避免裸管直接接触镀液。

控制电热管功率密度,单根功率不超过 300W/L,且均匀分布在镀槽底部或侧壁,避免集中布置。

二、 优化设备结构,强化镀液搅拌混合

局部过热的本质是热量传递不均,通过搅拌让镀液流动起来,能快速消除局部高温区。

1.强制搅拌设计

空气搅拌:在镀槽底部安装多孔曝气板,通入低压空气(压力 0.1~0.2MPa),形成微小气泡带动镀液循环,注意控制气量,避免产生过多泡沫。

机械搅拌:使用耐腐蚀搅拌桨(如 PP、PTFE 材质),采用低速搅拌(转速 30~60r/min),防止搅拌过快破坏镀层。

镀液外循环:通过泵将镀液抽出,经换热器降温后再回流到槽内,形成闭环循环,适用于大型镀槽。

2.加热元件布局优化

电热管需斜向或水平安装在镀槽下部,避免垂直悬挂导致局部热量集中。

夹套加热需保证加热介质(水 / 油 / 蒸汽)在夹套内均匀流动,可增设导流板,消除夹套内的死区。

  三、精准控制工艺参数,避免超温

  1.采用高精度温控系统

  配备PID 智能温控器,温控精度控制在 ±0.3℃以内,避免温度波动过大。

  安装多点温度传感器:在镀槽不同位置(如加热区、中心区、边缘区)布置温度探头,实时监测温度分布,一旦出现局部超温立即报警。

  2.控制升温速率

  禁止快速升温,需设定阶梯式升温程序,升温速率控制在1~2℃/min,让镀液整体温度同步上升,避免局部先达到高温。

  高温化学镀镍工艺(90~98℃)中,接近目标温度时需降低加热功率,缓慢逼近设定值。

  四、加强日常运维管理

  1.定期清理加热元件

  电热管表面易吸附镍粉、杂质,形成隔热层,导致局部过热,需每周停机清洗一次(用稀硝酸浸泡去除附着物)。

  夹套或盘管内壁若结垢,会降低传热效率,需定期用除垢剂清洗。

  2.监控镀液状态

  若发现镀液出现浑浊、析出黑色镍粉,说明已发生局部过热分解,需立即降温、过滤镀液,并补加稳定剂。

  定期检测镀液的 pH 值、镍离子浓度,避免因参数异常加剧局部反应放热。
