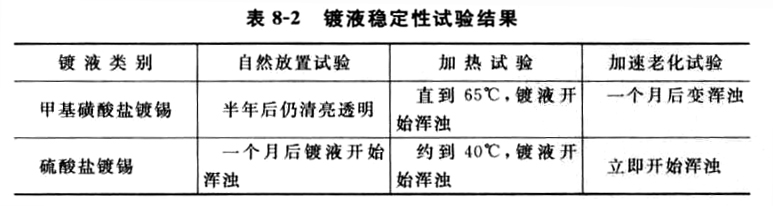

随着电子产品环保禁令的实施，对传统镀锡工艺带来较大冲击，所有含铅的锡合金已经禁用，使硫酸盐镀锡工艺成为现在镀锡的主流。但硫酸盐镀锡存在镀液稳定性差的问题，从而推动了其他有稳定性优势的镀锡工艺的发展。这样，在电子工业中应用的烷基磺酸镀锡就有明显的稳定性优势。表8-2是甲基磺酸盐与硫酸盐镀锡工艺稳定性试验的结果。
表中的加热试验是取两种镀液各100mL，置于250mL锥形瓶中，用水浴从室温开始加热至出现浑浊，记下变浑时的温度。
而加速老化则是取两种试液各50mL，置于100mL烧杯中，各放入一粒锡粒，然后都加入50％的双氧水10滴，观察变浑浊情况。
由表8-2可知，甲基磺酸镀锡与硫酸盐镀锡相比，有非常明显的稳定性优势。
除了稳定性，在分散能力、深镀能力和沉积速度等方面，甲基磺酸镀锡都有着明显的优势。
本文转载自《电镀添加剂技术问答》编著 刘仁志
（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
Copyright © 2021 深圳市恒享表面处理技术有限公司 All Rights Reserved 备案号：粤ICP备09192382号 技术支持：易百讯 - 深圳网站建设
