如何测定镀层内应力？-易镀表面处理

回答

镀层内应力测试现在已经有多种仪器可以进行。这些测试方法所依据的原理是在薄金属片上进行单面电镀后，由于镀层的不同内应力而使试片发生变形而弯曲，再根据试片弯曲的程度等参数来计算出相应的内应力。一种可供现场管理的实用测试方法是条形阴极法。

取长x宽x厚为200mmx10mmx0.15mm的纯铜试片，经过退火处理以消除机加工产生的内应力。小心进行除油和酸洗后，将试片的一个面进行绝缘处理，然后在被测试镀液内，让试片受镀面竖直地平行于阳极，按被测镀液的工艺要求进行电镀。完成电镀后，对试片进行小心清洗和低温干燥后，根据其变形情况来判断镀层产生内应力的情况。

如果试片仍然保持平直，可以认为镀层的内应力为零。不过宏观表现为零的应力测试结果不等于镀层没有内应力。有时是两种添加剂的作用使不同方向的内应力互相抵消的结果。内应力还是存在的。这就是宏观测试内应力为零的镀层，有些仍然有脆性的原因。

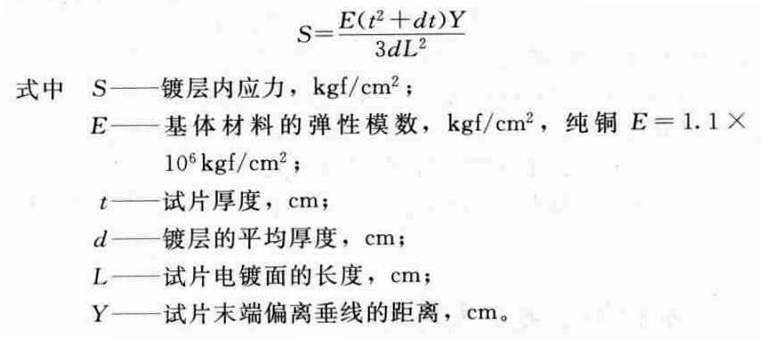

如果试片向有镀层的这一面弯曲，也就是有绝缘层的一面向外凸起，这就表示镀层有张应力。如果是向相反的方向变形，则表示镀层有压应力。这个测试方法还可以得出定量的结果。由于弯曲度是弹性模数（应力和应变之比）的函数，只要将镀层的厚度也加以测量，再将变形的试片的末端偏离垂直线的距离也测量出来，就可以利用公式计算出镀层内应力：
