测分散能力还有什么方法？-易镀表面处理

回答

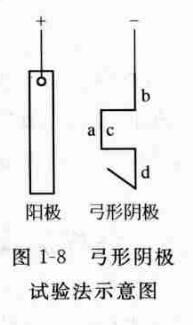

测试添加剂对分散能力即所谓走位能力的影响，还有一种方法是弓形阴极法。这种方法是将电镀试片做成如图1-8所示的弓形阴极，用来测试镀液的分散能力。这种弓形阴极法的原理是利用弓形阴极各部位镀层厚度的差别程度来比较不同镀液的分散能力。然后将这种弓形阴极经除油、酸蚀和活化后，放入试液，与电源的负极连接后，以0.5～1A／d㎡的电流密度在测试液中电镀20min，取出清洗、干燥并冷却后，测量图中所示各部位的厚度。如果所测试镀液的电流密度可以较高时，则可以适当缩短电镀时间，防止a面镀层粗糙或呈粉状，影响测试结果。

再将图中所示的a、b、c、d各部位中间的镀层厚度，分别记为H_a，H_b，H_c，H_d，并计算出b、c、d各部位与a部位的比值，记为 H_b/H_a H_c/H_a H_d/H_a。然后根据下式计算分散能力：

为了使这种方法有可比性，规定了这种弓形阴极的标准尺寸，阴极的总长度为174mm，宽度为29mm，而a、b、c、d各部的长度都是29mm。其中最末端钩形部位是为了使试片的总面积为1d㎡而设置的延长部分。这样浸入试验槽后，受镀表面积正好是1d㎡，便于试验时电流密度的调节。

（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
