怎样测定走位能力？-易镀表面处理

回答

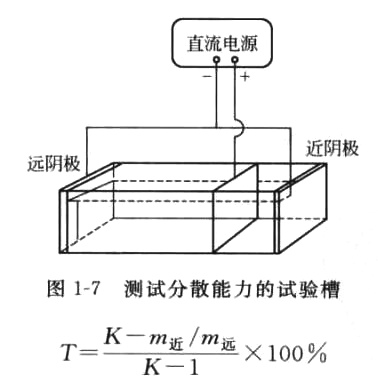

由于添加剂中有走位剂，因此，测定走位能力也就成为一种技术需要。所谓走位能力，实际上就是标准术语中说的分散能力，又称均镀能力，是电镀液很重要的工艺参数之一。对于分散力好的镀液，即使是形状复杂的零件，也能在表面获得分布比较均匀的镀层。测定分散能力的方法有好几种，但常用的方法是远近阴极法。这是在一定规格的长方形槽（见图1-7，通常是长240mm，宽50mm，高55mm）中，将两块50mmx50mm称重过的阴极试片分别放置在槽内两端的端面，然后在槽中与阴极平行放置一片大小与阴极一样的阳极，使阳极的一面距阴极是另一面距阴极距离的1倍（也可以是2倍或4倍，但不常用）。放入待测镀液后，通电电镀一定时间。再取出阴极试片分别称重，按下式计算出该镀液的分散能力：

式中 T—分散能力；

K—远阴极离阳极的距离与近阴极离阳极的距离之比；

m_近、 m_远—近阴极上镀层的质量和远阴极上镀层的质量。

由这个公式可知，最好的分散能力为100％，即 m_近 =m_远，而最差的分散能力为0，也就是m_近 =m_远＝K，这时近阴极区镀层的质量与远阴极区镀层质量的比，正好等于它们距离的比。由于这个方法直观地反应了镀液的分散能力，因而成为常用的测试方法。

（想查询更多表面处理文章，您可以扫描下方二维码点击关注公众号：易镀，公众号内有更多详细的表面处理文章，欢迎您的订阅）
易镀，十分专业的表面处理信息平台，金属表面处理/镁合金蚀刻剂/镁合金除油剂/镁合金漂白剂/镁合金转化膜/环保铝除灰剂/铝三价铬钝化剂/低磷化学镍/铝中磷化学镍/高磷化学镍/银光剂/银保护等。
表面处理难题可咨询：13600421922（程生）
